DSL,VDSL-тестер "Юг-2V" A+ LAN-тестер + Led-фонарь + Генератор 1кГц
LAN-тестер
"Юг-2V" ADSL,VDSL-тестер + LAN-тестер + Led-фонарь + Генератор 1кГц
№ по каталогу 5800 8.05
НАЗНАЧЕНИЕ:

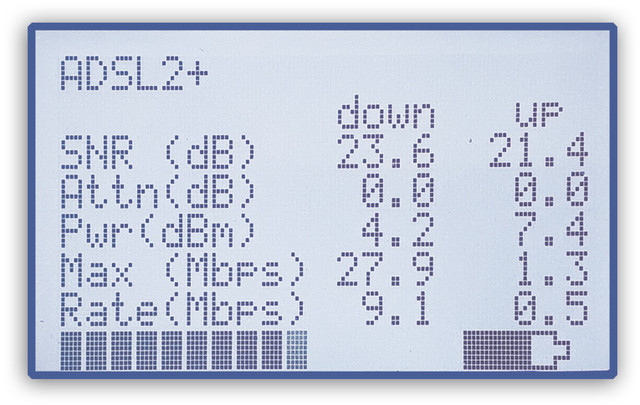

диагностика и быстрая оценка качества подключения канала широкополосного доступа с применением технологии семейства семейства: ADSL и VDSL2.
Определение технического состояния и схемы разводки медного кабеля типов UTP, FTP, поиск неисправностей с определением расстояния до повреждения пожильно.
- Эмуляция режима работы модема.
- Авторизация (передача логина и пароля серверу доступа) при подключении к сети по протоколу PPPoE.
Для пользователей, предпочитающих в дополнение к индикатору контролировать соединение по светодиодам модема, последние выведены на лицевую часть корпуса.
LAN-ТЕСТЕР:
- Определение и прорисовка карты проводов (определение правильности обжимки проводов).
- Определение типа неисправности КЗ, Обрыв - пожильно.
- Определение расстояния до обрыва в кабелях FTP, UTP - пожильно.
- Входы LAN разъемов защищенны от избыточных токов и напряжений в жилах тестируемого кабеля.

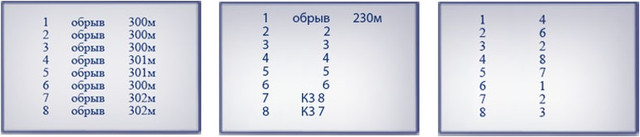

ПРИМЕНЕНИЕ ИНДИКАЦИИ LAN-ТЕСТЕРА:
Рис. слева: кабель не оконцован разъемом или оборван (все жилы 8шт оборваны)
Рис. по центру: комбинированная неисправность:
жила 1 оборвана на расстоянии 230 метров,
жилы 7 и 8 закорочены между собой,
жилы 4 и 5 обжаты неправильно.
Рис. справа: кабель оконцован не правильно, не правильно подсоединены все жилы.

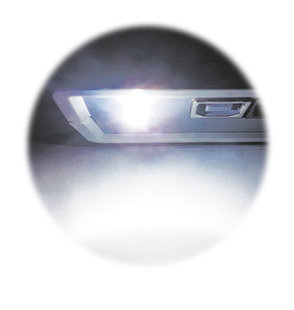

ВСТРОЕННЫЙ ФОНАРЬ:
Для удобства специалистов, проводящих работы в плохо освещенных помещениях в тестер встроен светодиодный фонарь.
ГЕНЕРАТОР 1кГц:
определение «своего» кабеля в пучке чужих контактным способом, (при помощи комплектного оконечника-заглушки) или бесконтактным способом (бесконтактный щуп в комплект поставки не входит).
ПИТАНИЕ:
Питание тестера производится от Ni-Mh аккумуляторных батарей типа «АА» (пальчиковые) - 6шт, или от сети переменного тока 220В через комплектный сетевой адаптер. Питание и заряд может так же производится от других зарядных устройств, имеющих USB выход с напряжением питания 5В и током 1А (например зарядные устройства смартфонов).
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
- Питание: 6шт. элементов (батарейки/аккумуляторы) типа АА, или от сети переменного тока 220В через идущий в комплекте сетевой адаптер питания 5В, 1А.
- Потребление тока в режиме "Измерение": 0,5А.
- Потребление тока во всех режимах, кроме "Измерение": 0,2 А.
- Индикатор: графический 128x64 с подсветкой.
- Максимальное количество сохраняемых отчетов в памяти: 15.
- Габариты: 158х95х36 мм.
- Вес: не более 0,3 кг.
КОМПЛЕКТ ПОСТАВКИ:
- Тестер – 1 шт.
- Аккумуляторные батареи Ni-Mh типа «АА» - 6шт.
- Адаптер/зарядное устройство AC/DC 220/5В, 1,0А – 1 шт.
- Комплект проводов – 1 шт.
- Оконечник-заглушка – 1шт.
- Руководство пользователя – 1 шт.
| Основные | |
|---|---|
| Производитель | КБ "Связь" |
| Страна производитель | Россия |
- Цена: Цену уточняйте
