ADSL-тестер "Юг-2" + LAN-тестер + Led-фонарь + Генератор 1кГц

ADSL-анализатор

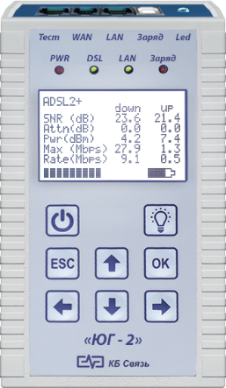

"Юг-2" ADSL-тестер + LAN-тестер + Led-фонарь + Генератор 1кГц

№ по каталогу 5800 8.04
НАЗНАЧЕНИЕ:
диагностика и быстрая оценка качества подключения канала широкополосного доступа с применением технологии семейства семейства: ADSL .Определение технического состояния и схемы разводки медного кабеля типов UTP, FTP, поиск неисправностей с определением расстояния до повреждения пожильно.
ТЕСТЕР ADSL:
тестирование и вывод на экран дисплея следующей информации:

• Технология соединения ADSL.
• Максимально возможная скорость передачи данных.
• Достигнутая скорость передачи.
• Запас помехоустойчивости - соотношение сигнал/шум SNR.
• Затухание в линии.
• Выходная мощность.



• Эмуляция режима работы модема.
• Авторизация (передача логина и пароля серверу доступа) при подключении к сети по протоколу PPPoE.

Для пользователей, предпочитающих в дополнение к индикатору контролировать соединение по светодиодам модема, последние выведены на лицевую часть корпуса.
LAN-ТЕСТЕР:

• Определение и прорисовка карты проводов (определение правильности обжимки проводов).
• Определение типа неисправности КЗ, Обрыв - пожильно.
• Определение расстояния до обрыва в кабелях FTP, UTP - пожильно.
• Входы LAN разъемов защищенны от избыточных токов и напряжений в жилах тестируемого кабеля.

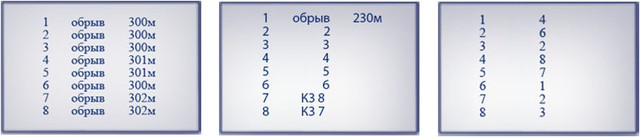

ПРИМЕНЕНИЕ ИНДИКАЦИИ LAN-ТЕСТЕРА:

Рис. слева:  кабель не оконцован разъемом или оборван (все жилы 8шт оборваны)
Рис. по центру:  комбинированная неисправность:
   жила 1 оборвана на расстоянии 230 метров,
   жилы 7 и 8 закорочены между собой,
   жилы 4 и 5 обжаты неправильно.
Рис. справа: кабель оконцован не правильно, не правильно подсоединены все жилы.

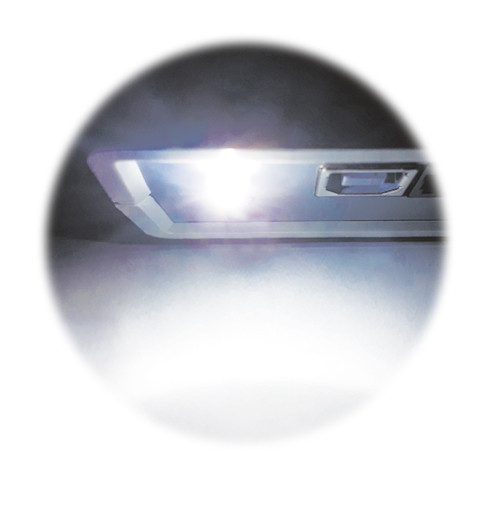

ВСТРОЕННЫЙ ФОНАРЬ:
Для удобства специалистов, проводящих работы в плохо освещенных помещениях в тестер встроен светодиодный фонарь.

 ГЕНЕРАТОР 1кГц:
определение «своего» кабеля в пучке чужих контактным способом, (при помощи комплектного оконечника-заглушки) или бесконтактным способом (бесконтактный щуп в комплект поставки не входит).

ПИТАНИЕ:
Питание тестера производится от Ni-Mh аккумуляторных батарей типа «АА» (пальчиковые) - 6шт, или от сети переменного тока 220В через комплектный сетевой адаптер. Питание и заряд может так же производится от других зарядных устройств, имеющих USB выход с напряжением питания 5В и током 1А (например зарядные устройства смартфонов).

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

• Питание: 6шт. элементов (батарейки/аккумуляторы) типа АА, или от сети переменного тока 220В через идущий в комплекте сетевой адаптер питания 5В, 1А.
• Потребление тока в режиме "Измерение": 0,5А.
• Потребление тока во всех режимах, кроме "Измерение": 0,2 А.
• Индикатор: графический 128x64 с подсветкой.
• Максимальное количество сохраняемых отчетов в памяти: 15.
• Габариты: 158х95х36 мм.
• Вес: не более 0,3 кг.

КОМПЛЕКТ ПОСТАВКИ:

• Тестер – 1 шт.
• Аккумуляторные батареи Ni-Mh типа «АА» - 6шт.
• Адаптер/зарядное устройство AC/DC 220/5В, 1,0А – 1 шт.
• Комплект проводов – 1 шт.
• Оконечник-заглушка – 1шт.
• Руководство пользователя – 1 шт.
