Измеритель оптической мощности "Фотон-5V" + VFL + LAN-тестер + ADSL, VDSL-тестер + Led-фонарь + Генератор 1кГц




Визуальный дефектоскоп

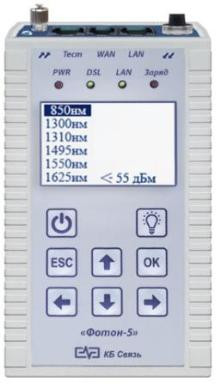

КБ Связь Фотон-5V Универсальный тестер включает в себя измеритель оптической мощности, визуальный дефектоскоп (VFL), тестер ADSL/VDSL, LAN-тестер и светодиодный фонарь.
№ по каталогу 5800 7.07
ИЗМЕРИТЕЛЬ ОПТИЧЕСКОЙ МОЩНОСТИ:
измерение мощности оптического излучения (дБм) и определения потерь в волоконно-оптических световодах и кабелях.

ВИЗУАЛЬНЫЙ ДЕФЕКТОСКОП:
Идентификация волокна в кассетах, обнаружение некачественных контактов, трещин, сварочных стыков, обрывов, перегибов оптического волокна визуальным методом.
LAN-ТЕСТЕР:
определение технического состояния и схемы разводки медного кабеля типов UTP, FTP (правильность обжимки проводов). Определение характера повреждения (КЗ, Обрыв) и расстояния до него по каждой жиле.
Входы LAN разъемов защищенны от избыточных токов и напряжений в жилах тестируемого кабеля.
Примеры индикации LAN-тестера:

рисунок слева - кабель не оконцован разъемом или оборван (все жилы 8шт оборваны)
рисунок по центру - комбинированная неисправность, жила 1 оборвана на расстоянии 230 метров, жилы 7 и 8 закорочены между собой, жилы 4 и 5 обжаты неправильно.
рисунок справа - кабель оконцован не правильно. Не правильно подсоединены все жилы 8шт.
СВЕТОДИОДНЫЙ ФОНАРЬ:
для удобства специалистов, проводящих работы в плохо освещенных помещениях, в тестер встроен светодиодный фонарь.
ADSL, VDSL-ТЕСТЕР:
тестирование и вывод на экран дисплея следующей информации:
- Технология соединения: ADSLИ VDSL.
- Максимально возможная скорость передачи данных.
- Достигнутая скорость передачи.
- Запас помехоустойчивости - соотношение сигнал/шум SNR.
- Затухание в линии.
- Выходная мощность.
Во время просмотра результатов тестирования тест запускается периодически с обновлением результатов тестировани
- Эмуляция режима работы модема.
- Авторизация (передача логина и пароля серверу доступа) при подключении к сети по протоколу PPPoE.
Для пользователей, предпочитающих в дополнение к индикатору контролировать соединение по светодиодам модема, последние выведены на лицевую часть корпуса.
ГЕНЕРАТОР 1кГц:
определение «своего» кабеля в пучке чужих контактным способом, (при помощи комплектного оконечника-заглушки) или бесконтактным способом (бесконтактный щуп в комплект поставки не входит).

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
ИЗМЕРИТЕЛЬ ОПТИЧЕСКОЙ МОЩНОСТИ:
- Длины волны: 850/1300/1310/1490/1550/1625нм.
- Диапазон мощности входного сигнала: +5 ... -55 дБм.
- Погрешность: ±0,25дБ.
- Тип разъема: универсальный со сменными насадками SC, FC, ST.
- ВИЗУАЛЬНЫЙ ДЕФЕКТОСКОП:
- Выходная мощность: 10 МВт.
- Рабочее расстояние: до 10 км.
- Тип разъема: универсальный разъем 2,5 мм.
- Режим работы: непрерывный CW и импульсный 2Гц.
- Питание тестера:
Питание тестера производится от Ni-Mh аккумуляторных батарей типа «АА» (пальчиковые) - 6шт, или от сети переменного тока 220В через комплектный сетевой адаптер. Питание и заряд может так же производится от других зарядных устройств имеющих USB выход с напряжением питания 5В и током 1А (например зарядные устройства смартфонов). -
ОБЩИЕ ХАРАКТЕРИСТИКИ:
- Потребление тока в режиме "Измерение": 0,5А.
- Потребление тока во всех режимах, кроме "Измерение": 0,2 А.
- Индикатор: графический 128x64 с подсветкой.
- Количество сохраняемых отчетов в памяти: 30.
- Габариты: 158х 95х36 мм.
- Вес: 0,3 кг (с аккумуляторами).
-
Комплект поставки:
- Тестер – 1 шт.
- Комплект шнуров – 1шт.
- Сетевой адаптер 5В, 1A – 1шт.
- Комплект съемных насадок (SC, FC, ST) – 1шт.
- Оконечник («заглушка») – 1шт.
- Руководство пользователя – 1 шт.
- Сумка для переноски – 1шт.
Основные | |
---|---|
Производитель | КБ "Связь" |
Страна производитель | Россия |
- Цена: Цену уточняйте
