Рефлектометр "Сова" + Мост + Измеритель U, R, C

Рефлектометр оптических волокон

"Сова" Рефлектометр + Мост + Измеритель U, R, C

№ по каталогу 5800 6.02

"Сова" Рефлектометр + Мост + Измеритель U, R, C с функцией моста служит для определения характера неисправностей и расстояния до места повреждения в симметричных, несимметричных телекоммуникационных и силовых кабелях с металлическими жилами методом импульсной рефлектометрии.

НАЗНАЧЕНИЕ:

• · Определение характера неисправностей и расстояния до места повреждения в симметричных, несимметричных   телекоммуникационных и силовых кабелях с металлическими жилами методом импульсной рефлектометрии.
• · Определение расстояния до места повреждения мостовым методом.

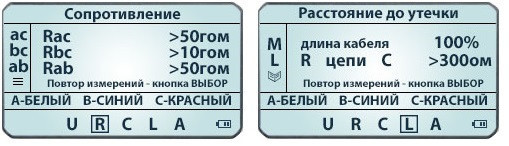

• · Измерение напряжения, сопротивления, емкости и омической асимметрии.

ОСОБЕННОСТИ:

• ·         Высокая чувствительность - отраженный сигнал с амплитудой 0,3мв (300мкВ) можно развернуть на весь экран.
• ·         Высокая точность.
• ·         Универсальность  методов измерения – рефлектометр, мост, измеритель первичных параметров линии.
• ·         Доступная цена.
• ·         Большое поле для отображения рефлектограмм и текста на дисплее 115х65мм.
• ·         Встроенное руководство пользования мостом.
• ·         Режим сравнения различных рефлектограмм.
• ·         Цифровая фильтрация аддитивных и синхронных помех.
• ·         Малые габариты и вес.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕФЛЕКТОМЕТРА:

• ·         Диапазон измеряемых расстояний:
•           - минимальный от 0 до 60 м
•           - максимальный до 20 км
• ·         Длительность зондирующего импульса: от 5 нс до 50 мкс
• ·         Амплитуда зондирующего импульса: 5В
• ·         Максимальное разрешение: 0,25 м
• ·         Инструментальная погрешность на диапазонах 1км и более: не    превышает 0,15%
• ·         Установка коэффициента укорочения с шагом: 0,001
• ·         Перекрываемое затухание: 92дБ
• ·         Максимальная чувствительность:  отраженный сигнал 0,3 мВ дает отклонение на весь экран
• ·         ЖКИ: 240х128 точек с подсветкой
• ·         Растяжка: возможность растяжки любого участка диапазона до минимального шага
• ·         Количество рефлектограмм сохраняемых в  памяти: 24 РФГ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МОСТА и ИЗМЕРИТЕЛЯ U,R,C:

• ·          Диапазон измерения постоянного напряжения: от 0 до 350 В.
• ·          Диапазон измерения переменного напряжения: от 0 до 250 В.
• ·          Погрешность измерения напряжений: не более 2% + 0.1 В.
• ·          Входное сопротивление: не более 2 Мом.
• ·          Диапазон измерения сопротивлений: от 0.1 Ом до 50 ГОм.
• ·          Погрешность измерения:
•         - в диапазоне до 1 ГОм: не более 2% + 0.1 Ом;
•         - в диапазоне свыше 1 ГОм: не более 10 %
• ·          Диапазон измерения емкости: от 0.1 нФ до 80 мкФ.
• ·          Погрешность измерения не более 2% + 0.1 нФ.
• ·          Погрешность измерения расстояния до повреждения изоляции (утечки):
•          - при сопротивлении утечки от 0 до 10МОм не более 0.1% +1м.
•          - при сопротивлении утечки от 10 до 50 МОм не более 0.5% +1м.
• ·         Погрешность измерения асимметрии не более 0.1% +0.1 Ом.

 ПИТАНИЕ:

Питание рефлектометра производится от Ni-Mh аккумуляторных батарей типа «АА» (пальчиковые) - 4шт, или от сети переменного тока 220В через комплектный сетевой адаптер. Питание и заряд может так же производится от других зарядных устройств, имеющих USB выход с выходным напряжением питания 5В и током 1А (например зарядные устройства смартфонов).
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ОБЩИЕ:

• ·          Время непрерывной работы от аккумуляторов: не менее 6 часов
• ·          Габариты: 170х120х40 мм
• ·          Вес: не более 0,5 кг

КОМПЛЕКТ ПОСТАВКИ:

• ·         Прибор – 1 шт.
• ·         Сумка для переноски – 1 шт.
• ·         Адаптер/зарядное устройства AC/DC 220/5В, 1А – 1 шт.
•           Аккумуляторные батареи типа "АА" - 4 шт (установлены).
• ·         Комплект проводов – 1 шт.
• ·         Руководство пользователя – 1 шт.
