Измеритель оптической мощности "Фотон-4" + VFL + LAN-тестер + Led-фонарь + Генератор 1кГц
Измеритель мощности оптического излучения
"Фотон-4" Изм. Опт. Мощности + VFL + LAN-тестер + Led-фонарь + Генератор 1кГц
№ по каталогу 5800 7.05
ИЗМЕРИТЕЛЬ ОПТИЧЕСКОЙ МОЩНОСТИ:
измерение мощности оптического излучения (дБм) и определения потерь в волоконно-оптических световодах и кабелях.
Один тестер способен заменить до 5-ти единиц приборов и устройств, имеющих в своем составе, свои комплекты аккумуляторов, комплекты шнуров, зарядные устройства, руководства по эксплуатации, сумки/чехлы и прочие аксессуары.
ВИЗУАЛЬНЫЙ ОПТИЧЕСКИЙ ДЕФЕКТОСКОП:
идентификация волокна в кассетах, обнаружение некачественных контактов, трещин, сварочных стыков, обрывов, перегибов оптического волокна визуальным методом.
LAN-ТЕСТЕР:
определение технического состояния и схемы разводки медного кабеля типов UTP, FTP (правильность обжимки проводов). Определение характера повреждения (КЗ, Обрыв) и расстояния до него по каждой жиле.
Входы LAN разъемов защищены от избыточных токов и напряжений в жилах тестируемого кабеля.
Примеры индикации LAN-тестера:
рисунок слева - кабель не оконцован разъемом или оборван (все жилы 8шт оборваны)
рисунок по центру - комбинированная неисправность, жила 1 оборвана на расстоянии 230 метров, жилы 7 и 8 закорочены между собой, жилы 4 и 5 обжаты неправильно.
рисунок справа - кабель оконцован не правильно. Не правильно подсоединены все жилы 8 шт.
СВЕТОДИОДНЫЙ ФОНАРЬ:
для удобства специалистов, проводящих работы в плохо освещенных помещениях, в тестер встроен светодиодный фонарь.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
ИЗМЕРИТЕЛЬ ОПТИЧЕСКОЙ МОЩНОСТИ:
- длина волны: 850/1300/1310/1490/1550/1625нм
- Диапазон мощности входного сигнала: +5 ... -55 дБм
- Погрешность: ±0,3дБ

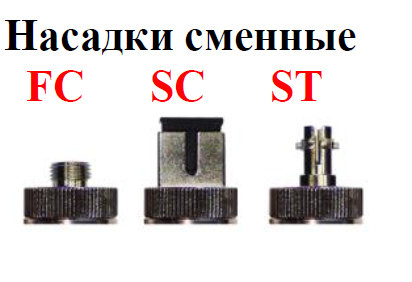

- Тип разъема: универсальный со сменными насадками SC, FC, ST.
ВИЗУАЛЬНЫЙ ДЕФЕКТОСКОП:
- Выходная мощность: 10 МВт
- Рабочее расстояние: до 10 км
- Тип разъема: универсальный разъем 2,5 мм FC/UPC
- Режим работы: непрерывный CW и импульсный 2Гц
-
ПИТАНИЕ ТЕСТЕРА:
Питание тестера производится от Ni-Mh аккумуляторных батарей типа «АА» (пальчиковые) - 2шт, или от сети переменного тока 220В через комплектный сетевой адаптер. Питание и заряд может так же производится от других зарядных устройств, имеющих USB выход с напряжением питания 5В и током 0,5А (например зарядные устройства смартфонов).
ОБЩИЕ ХАРАКТЕРИСТИКИ:
-
Индикатор: графический 128x64 с подсветкой.
- Габариты: 105 х 75 х 25мм.
- Вес: 0,2 кг (с аккумуляторами).
- КОМПЛЕКТ ПОСТАВКИ:
- Тестер – 1 шт.
- Комплект шнуров – 1шт.
- Сетевой адаптер 5В, 0,5А – 1шт.
- Комплект съемных насадок (SC, FC, ST) – 1шт.
- Оконечник («заглушка») – 1шт.
- Руководство пользователя – 1 шт.
| Основные | |
|---|---|
| Производитель | КБ "Связь" |
| Страна производитель | Россия |
| Область применения | Оптический кабель |
| Назначение | Универсальный |
| Монитор | |
| Монитор | LCD |
| OSD-меню | True |
| Подсветка экрана | True |
- Цена: Цену уточняйте
