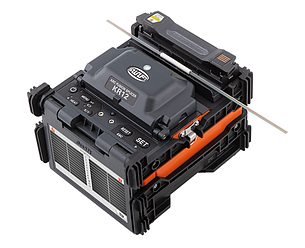

Аппарат для сварки оптического волокна ILSINTECH SWIFT KR12



Аппарат для сварки оптоволокна SWIFT KR12
SWIFT KR12 – аппарат для сварки ленточных оптических волокон. Он предназначен для сращивания оптических кабелей с ленточными волокнами, а также установки MPO коннекторов. Рекомендован для монтажа оптических линий в центрах обработки данных (ЦОД) и структурированных кабельных системах (СКС)
ПРЕИМУЩЕСТВА И ОСОБЕННОСТИ
- поддержка обслуживания через Internet
- обновление ПО через компьютер в автоматическом режиме
- наличие встроенной диагностики с детализацией результатов
- литий полимерная аккумуляторная батарея 4700 мАч (6000 мАч – опция)
- большой цветной сенсорный дисплей 5,0”
- подсветка рабочей зоны (светодиод на ветровой крышке)
- защита от ударов, влаги и пыли
- возможность установки MPO splice-on коннекторов (держатели коннекторов заказываются отдельно)
- интуитивно понятное меню
- Жесткий кейс используется в качестве рабочего стола
Наименование параметра |
Значение |
Сварка оптических волокон |
|
Способ выравнивания волокон |
Ribbon |
Тип свариваемых волокон |
Ленточное SM(G.652), MM(G.651), DS(G.653), NZDS(G.655) |
Количество одновременно свариваемых волокон |
единичные волокна (1 пара), ленточные волокна (2~12) |
Диаметр оболочки свариваемых волокон |
диаметр оболочки единичных волокон 125 мкм ширина ленты ленточного волокна: 0,25 - 4 мм |
Диаметр буферного покрытия свариваемых волокон |
250 мкм ~ 900 мкм |
Длина скола |
10 мм |
Количество программ сварки |
100 |
Потери на сварном соединении |
SM: 0.05дБ, MM: 0.02дБ, DS: 0.08дБ, NZDS: 0.08дБ |
Обратные потери |
>60дБ |
Типичное время сварки одномодовых волокон (ITU-T G.652) |
16 сек |
Определение ориентировочных потерь сварки |
есть |
Контроль процесса сваривания |
визуальный, и аппаратный, при тесте на разрыв – только визуальный |
Память результатов сварок |
последние 10 000 результатов сохраняются во внутренней памяти. (изображений 10 000 результатов) |
Ресурс электродов |
более 3 000 сварных соединений |
Тест на разрыв |
2N (200 гр.) 4.4 N(опция) |
Термоусадка |
|
Количество программ термоусадки |
100 |
Типичное время термоусадки |
· 20 сек (пара единичных волокон, ленточные волокна, состоящие их 2-х волокон) · 50 сек (4 - 12 волокон в ленте) |
Допустимый размер используемой КДЗС |
40 мм, 60 мм, микро КДЗС |
Отображение результатов |
|
Монитор |
сенсорный цветной, 5,0” |
Камеры |
2 камеры типа CMOS |
Увеличение места сварки |
просмотр оси X/Y : 20X, MAX : 60X |
Защита монитора |
прозрачная пластиковая пластина с антибликовым покрытием |
Автоматический поворот экрана |
Ориентация экрана регулируется автоматически в соответствии с положением монитора |
Питание |
|
Питание от сети |
Адаптер 100~240В AC |
Аккумуляторная батарея |
Литий-Полимерная, 4700 мАч (опция – 6000 мАч) |
Дополнительное питание |
автомобильный прикуриватель (12В) – опция |
Количество циклов сварка/термоусадка от заряда батареи |
130 циклов с штатной батареей 4700 мАч |
Общие параметры |
|
Порты |
USB ,разъем для питания от автомобильного прикуривателя 12В, DC 13.2В - 16,8В |
Защита |
· защита от ветра (до 15 м/сек); · защита от падения на нижнюю сторону с высоты 76 см · защита от пыли IP52 ( Некоторое количество пыли может проникать внутрь, однако это не нарушает работу устройства) · защита от влаги (Вертикально капающая вода не нарушает работу устройства, если его отклонить от рабочего положения на угол до 15°) |
Условия эксплуатации |
Высота от 0 до 3 660 м над уровнем моря; температура от -10 до +50˚C; влажность от 0 до 95% без конденсации, скорость ветра от 0 до 15 м/с.Защита от пыли,от воды,от ударов |
Условия хранения |
Температура от -40 до +80˚C; влажность от 0 до 95% без конденсации. Температура длительного хранения с батареей от -20 до +30˚С |
Габариты сварочного аппарата |
130(W) x158(L) x126 (H) мм (не включая защитные резиновые накладки) |
Габариты кейса для переноски |
475(Д) х 285(Ш) х 225(В) |
Вес сварочного аппарата |
2.1 кг (включая батарею) |
- Цена: Цену уточняйте
