Аварийный транспортируемый кабельный комплект АТКК 16 ОВ 2000м. ССД
Предназначен для оперативного временного восстановления связи при авариях на волоконно-оптических линиях передачи, имеющих протяженный характер, или в случаях, когда затруднен доступ к месту аварии. Например, аварии на железнодорожном транспорте, подтоплении при паводках или разливе агрессивных химикатов.
АТКК состоит из последовательно соединенных функционально независимых кабельных секций, каждая из которых представляет собой металлический барабан с размещенным на нем оптическим кабелем. Оптический кабель с обоих концов оконцован коннекторами FC/UPC, в транспортном положении находящимися в защитной гофротрубе.

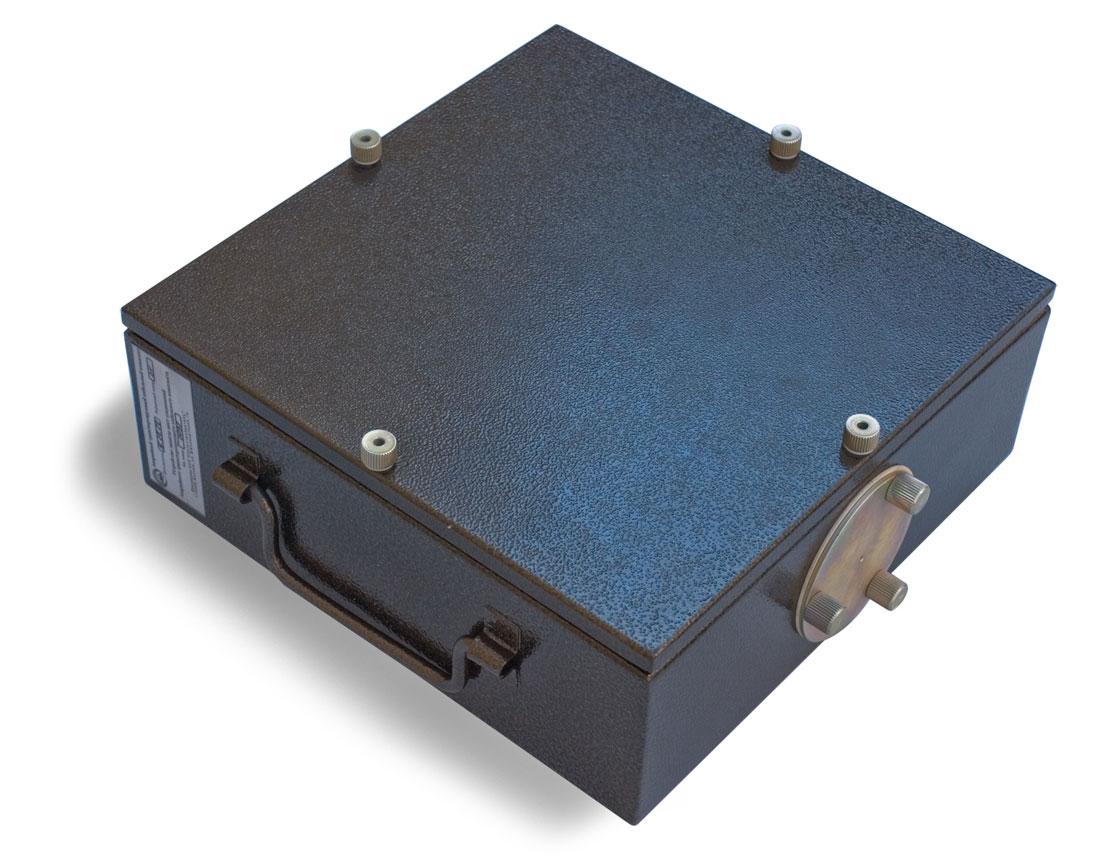

В рабочем положении каждый конец оптического кабеля кабельной секции подсоединяется к устройству защиты мест соединений (УЗМС). УЗМС представляет собой двухсекционную герметичную металлическую коробку с установленными на патч-панели оптическими розетками FC. Возможно легкосъемное крепление УЗМС на щеке барабана кабельной секции.
Устройство подключения представляет собой оптическую муфту МТОК-В3 с отрезком оптического кабеля (10 м). Один конец кабеля введен в муфту, второй конец оконцован коннекторами FC/UPC (в транспортном положении защищенными гофротрубой). Запас оптических волокон, предназначенных для подсоединения устройства подключения к поврежденному оптическому кабелю или станционному оборудованию, выложен на кассете муфты.
Подключение АТКК производится путем подключения оптических волокон поврежденного кабеля к волокнам АТКК с использованием механических соединителей, входящих в состав устройства подключения. Монтаж АТКК должен осуществляться при помощи стандартного набора инструментов для работы с оптическим кабелем. Дополнительные специальные инструменты для развертывания и монтажа АТКК не требуются.
По отдельным заказам возможно изготовление АТКК общей длиной до 4-х км.
Объем, м3: | 0,365790 |
Вес, кг.: | 390 |
Кабельная секция: | |
- кабельный барабан стальной | 4 шт. |
- кабельная сборка 500м с узлом подключения 16 ОВ | 1 шт. |
Устройство подключения | |
- муфта МТОК-В3 | 2 шт. |
- fibrlok 2529 | 32 шт. |
УЗМС | |
- корпус оптический стальной | 5 шт. |
- розетка оптическая FC/UPC | 80 шт. |
Основные | |
---|---|
Производитель | ССД |
Пользовательские характеристики | |
-- длина кабельной секции | 10 |
-- длина кабеля устр. подключения | 4 |
-- кабельной секции | 7 |
-- общая длина оптического кабеля АТКК | 500 |
-- общая масса АТКК | 5 |
Габаритные размеры УЗМС, мм | не более 245 |
Длина, м: | 2020 |
Допустимая раздавливающая нагрузка, кН/см | 0.3 |
Допустимая растягивающая нагрузка, кН | 1.5 |
Кол-во кабельных секций АТКК | Муфта МТОК-В3 |
Кол-во оптических волокон, шт. | 16 |
Марка оптического кабеля | ДПО-П-16У (2х8)-1,5кН |
Масса, кг: | 50 |
Рабочая температура монтажа, °С | 400х400х150 |
Тип оптической муфты | от -40 до +70 |
Эксплуатационная температура, °С | от -30 до +50 |
- Цена: Цену уточняйте
