Муфта свинцовая 45х270мм с 2-мя конусами 25х43х25мм ССД

Предназначена для монтажа в качестве «стыковой» муфты на кабеле МКССтШп 4×4×1,2.

В стыковых муфтах сростки жил по своим размерам (длинам и диаметрам) получаются значительно больше, чем в прямых муфтах.

В стыковой муфте размещается сросток двух секций высокочастотного кабеля, в котором осуществляется концентрированное симметрирование; жилы соединяются по операторам скрещивания с включением контуров противосвязи; контуры противосвязи включаются по окончании сращивания всех жил; подключение контуров производится с помощью дополнительных проводов, припаянных к скруткам жил.

Благодаря наличию свинцовых конусов внутренний объём муфты намного увеличивается.

При монтаже кабелей МКССтШп конусы муфты припаивают к предварительно залуженным гофрированным стальным оболочкам сращиваемых кабелей.

Залуживание стальных оболочек выполняют с применением паяльной пасты ПМКН-40.

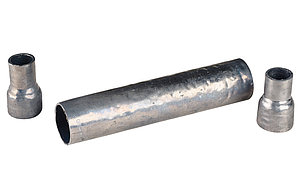

Примечание: Муфта типа “труба“ с конусами представляют собой всего лишь три свинцовых детали, муфту и два конуса. При заказе свинцовой муфты дополнительно следует заказать и материалы для выполнения монтажных операций – от сращивания жил до восстановления оболочек и изолирующих покровов кабелей.
