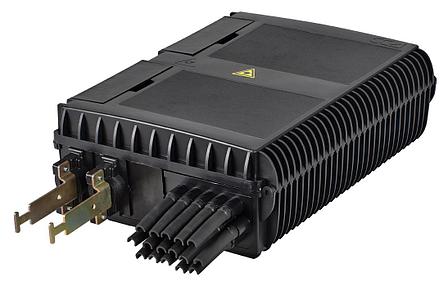

Муфта-кросс МКО-П3/С09-4/4SC-2PLC4-SC/APC-20SC-20SC/APC -4SC/APC ССД

Муфта-кросс МКО-П3/С09-4/4SC-2PLC4-SC/APC-20SC-20SC/APC -4SC/APC ССД, фото 3
Муфта-кросс МКО-П3/С09-4/4SC-2PLC4-SC/APC-20SC-20SC/APC -4SC/APC ССД, фото 4
Муфта-кросс МКО-П3/С09-4/4SC-2PLC4-SC/APC-20SC-20SC/APC -4SC/APC ССД, фото 1
Муфта-кросс МКО-П3/С09-4/4SC-2PLC4-SC/APC-20SC-20SC/APC -4SC/APC ССД, фото 5
Муфта-кросс МКО-П3/С09-4/4SC-2PLC4-SC/APC-20SC-20SC/APC -4SC/APC ССД, фото 6
  • Муфта-кросс МКО-П3/С09-4/4SC-2PLC4-SC/APC-20SC-20SC/APC -4SC/APC ССД, фото 7
  • Муфта-кросс МКО-П3/С09-4/4SC-2PLC4-SC/APC-20SC-20SC/APC -4SC/APC ССД, фото 8
  • Муфта-кросс МКО-П3/С09-4/4SC-2PLC4-SC/APC-20SC-20SC/APC -4SC/APC ССД, фото 9
  • Муфта-кросс МКО-П3/С09-4/4SC-2PLC4-SC/APC-20SC-20SC/APC -4SC/APC ССД, фото 10
  • Муфта-кросс МКО-П3/С09-4/4SC-2PLC4-SC/APC-20SC-20SC/APC -4SC/APC ССД, фото 11
Описание
Характеристики
Информация для заказа

Значительная экономия в цене, если заказывать муфту в комплекте с УПМК-Панда – номенклатурный номер 130408-00234.

Предназначена для использования в качестве оптического кросса малой емкости, для монтажа оптических кабелей (ОК), прокладываемых (подвешиваемых) на открытом воздухе и внутри технических помещений (чердаках, подвалах).

Выполнена из пластмассы и имеет пыле-брызгозащищенную тупиковую конструкцию (ввод ОК и вывод ШОС производится с одной стороны).

Представляет собой малогабаритный контейнер прямоугольной формы, снабженный откидной крышкой, с уплотнительной прокладкой на стыке корпуса и крышки. Крепление крышки с корпусом осуществляется пластмассовой петлёй.

Фиксация и герметизация крышки - при помощи двух пластиковых защелок на стальных пружинных петлях.

Оптические кабели вводятся и фиксируются в оригинальных узлах ввода.

Конструкция узлов ввода полностью разборная, что позволяет смонтировать его на неразрезанной петле транзитного кабеля.

Герметизация вводимых ОК в узлах ввода предусмотрена по наружным оболочкам при помощи эластичных прокладок.

Существуют два вида узлов ввода, для кабелей диаметром от 6 до 12 мм и от 12 до 16 мм.

ШОС герметизируются в разрезных эластичных пробках.

Конструкция муфты обеспечивает:
• ввод и крепление введенных в корпус трех ОК с диаметром наружной оболочки до 16 мм;
• возможность организации “транзитного” ввода одного ОК;
• размещение до 24 сростков оптических волокон (КДЗС 4525);
• установку четырех разветвителей оптических планарных с номинальным размером корпуса 60х7х4 мм;
• установку до 20-ти розеток (адаптеров) оптических типа SC;
• пылезащищенный вывод до 16 ШОС диаметром 2…3 мм.

Установка муфты на стене или опоре выполняется с применением «Кронштейна для подвески МКО-П3».

Кронштейн для подвески МКО-П3 в комплектацию муфты не входит и приобретается отдельно.


Объем, м3:0,011700
Вес, кг.:2,91
Корпус1 шт.
Узел ввода ОК 6…12 мм2 шт.
Заглушка кабельного ввода1 шт.
Уплотнительная вставка для дроп-кабеля с заглушкой16 шт.
Ложемент Л12-45252 шт.
Ложемент Л2-СП2 шт.
Адаптеры SC/APC20 шт.
Пигтейлы SC/APC4 шт.
КДЗС 452520 шт.
Стяжки, маркеры1 компл.
Пинцет для укладки КДЗС1 шт.
МКОмуфта-кросс оптическая
П3тип корпуса муфты
С09название муфты - установка разветвителей с выводами 0,9 мм
4/4SCкол-во посадочных мест под разветвители, макс. число выходов разветвителя (SC)
2PLC4-SC/APCкол-во и коэф. деления разветвителя, тип и полировка коннекторов
20SCкол-во и тип отверстий под адаптеры
20SC/APCкол-во и тип установленных адаптеров
4SC/APCкол-во, тип и полировка пигтейлов в комплекте
Пользовательские характеристики
Длина, мм1.9
- до 16 мм/транзитЭластомер
- до 3,5 ммЭластомер
-- выходы сплиттеров3, 1
-- для входов сплиттеров16
Габаритные размеры108
Герметизация вводовот -40 до +65
Герметизация корпусаIP65
Защищенность330
Кол-во адаптеров SC:4
Кол-во вводов:16
Макс. кол-во сварных соединений24
Макс. кол-во сплиттеров4
Температура эксплуатации, ºС245
Тип корпуса сплиттеровМини
  • Цена: Цену уточняйте
