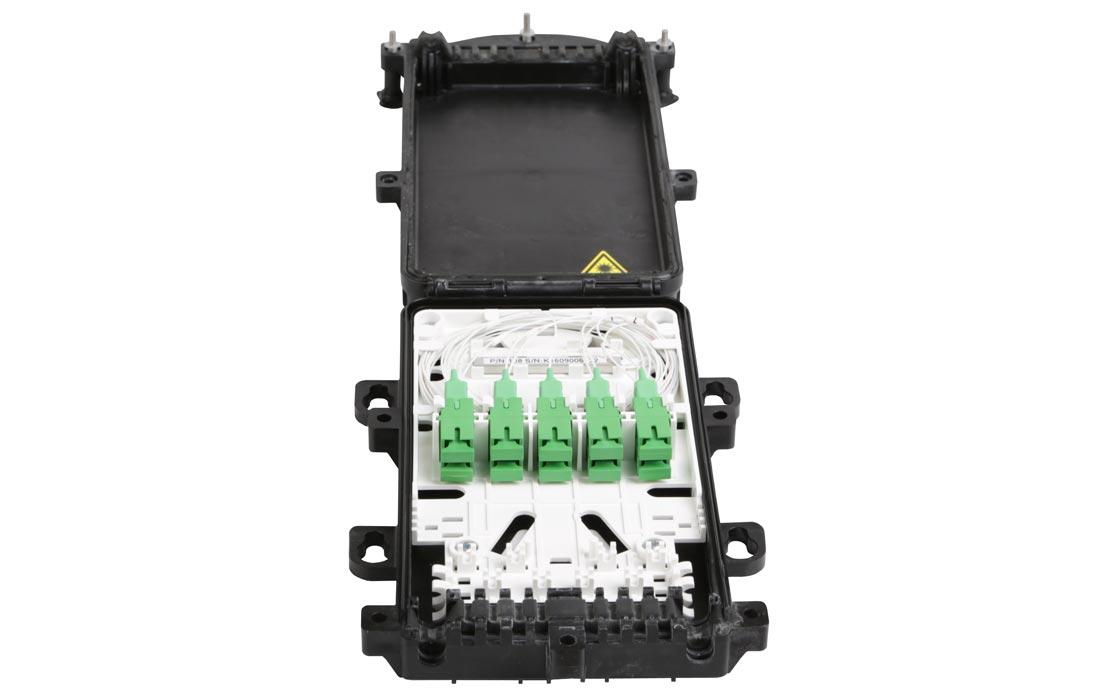

Муфта-кросс МКО-П1/С09-2/4SC-1PLC8-SC/APC-10SC-10SC/APC-2SC/APC ССД
Предназначена для использования в качестве оптического кросса малой емкости, в том числе в сетях FTTH/PON с установкой планарных оптических разветвителей 2го касада, для монтажа оптических кабелей (ОК), прокладываемых (подвешиваемых) на открытом воздухе и внутри технических помещений (чердаках, подвалах).
Выполнена из пластмассы и имеет пыле-влагозащищенную тупиковую конструкцию (ввод ОК и вывод ШОС производится с одной стороны).
Представляет собой малогабаритный контейнер прямоугольной формы, снабженный откидной крышкой, с уплотнительной прокладкой на стыке корпуса и крышки. Крышка с корпусом скреплена пластмассовой петлёй. Фиксация крышки и герметизация муфты осуществляется невыпадающими винтами и запрессованными в корпус гайками.
Герметизация муфты и ОК механическая, за счет эластичных прокладок.
Конструкция муфты обеспечивает:
• ввод и крепление двух диэлектрических ОК с диаметром наружной оболочки до 9 мм;
• ввод и крепление восьми диэлектрических ОК с диаметром наружной оболочки до 5 мм;
• возможность организации “транзитного” ввода одного ОК;
• размещение до 36 сростков оптических волокон (КДЗС 4525);
• установку двух разветвителей оптических планарных с номинальным размером корпуса 60х7х4 мм;
• установку до 10-ти розеток (адаптеров) оптических типа SC.
Установка муфты на стене или опоре выполняется с применением соответствующих кронштейнов.
Кронштейн для подвески в комплектацию муфты не входит и приобретается отдельно.
Объем, м3: | 0,004470 |
Вес, кг.: | 0,7 |
Корпус | 1 шт. |
КДЗС 4525 | 20 шт. |
Адаптеры SC/APC | 10 шт. |
Пигтейлы SC/APC | 2 шт. |
Сплиттер PLC 1х8 SC/APC | 1 шт. |
Стяжки, маркеры | 1 компл. |
МКО | — | муфта-кросс оптическая |
П1 | — | тип корпуса муфты |
С09 | — | название муфты - установка разветвителей с выводами 0,9 мм |
2/4SC | — | кол-во посадочных мест под разветвители, макс. число выходов разветвителя (SC) |
1PLC8-SC/APC | — | кол-во и коэф. деления разветвителя, тип и полировка коннекторов |
10SC | — | кол-во и тип отверстий под адаптеры |
10SC/APC | — | кол-во и тип установленных адаптеров |
2SC/APC | — | кол-во, тип и полировка пигтейлов в комплекте |
Пользовательские характеристики | |
---|---|
Длина, мм | 0.6 |
- до 5 мм | Эластомер |
- до 9 мм/транзит | Эластомер |
-- для входов сплиттеров | 8 |
-- для выходов сплиттеров | 2, 1 |
Габаритные размеры | 46 |
Герметизация вводов ОК | от -40 до +65 |
Герметизация корпуса | IP67 |
Защищенность | 247 |
Кол-во адаптеров SC: | 2 |
Кол-во вводов: | 8 |
Макс. кол-во сварных соединений | 36 |
Макс. кол-во сплиттеров | 2 |
Температура эксплуатации, ºС | 159 |
Тип корпуса сплиттеров | Мини |
- Цена: Цену уточняйте
