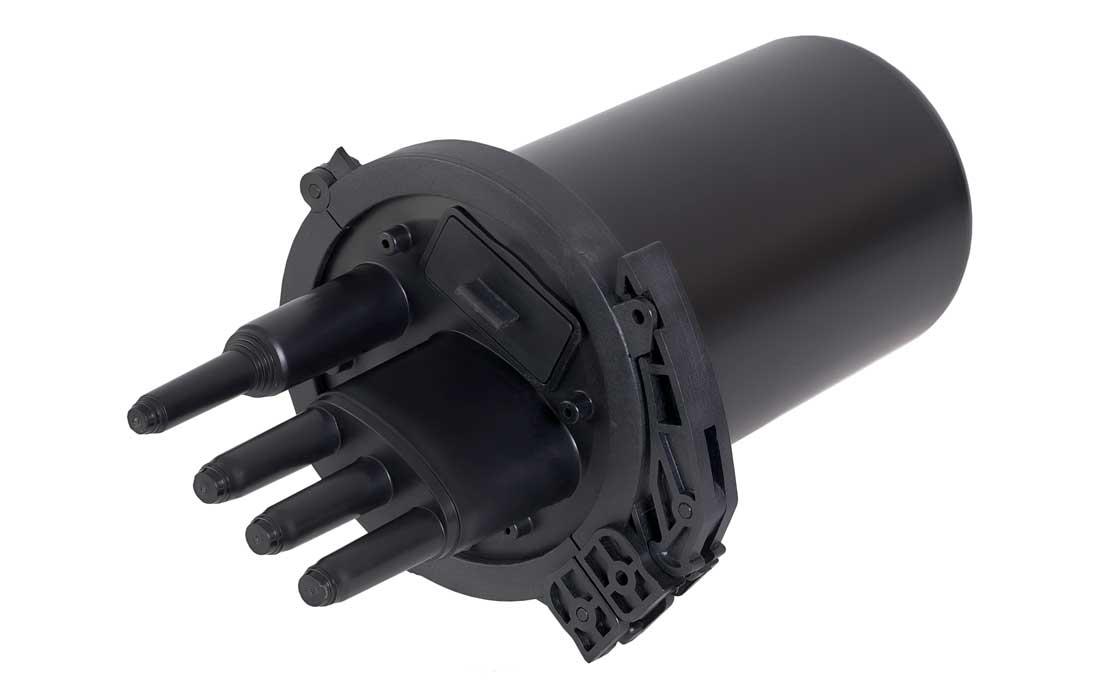

Муфта-кросс МКО-Х7/A-2ZGL ССД
Тупиковая муфта МКО-Х7 предназначена для монтажа подвесного магистрального кабеля с абонентскими ответвлениями самонесущих дроп-кабелей. Особенностью муфт линейки МКО-Х7 является подключение абонентов снаружи муфты, посредством отдельного гермоввода, в который можно установить адаптеры типа SC или LC.
Способ герметизации корпуса с оголовником механический. Осуществляется при помощи эластичной кольцевой прокладки и армированного пластикового хомута с самозатягивающимся замком. Замок хомута сконструирован таким образом, что при открывании защелка трансформируется в рычаг, обеспечивающий легкое снятие хомута с муфты.
Ввод подвесного ОК, крепление и герметизация осуществляется с помощью трубок ТУТ.
Ввод абонентских дроп-кабелей осуществляется с помощью адаптеров (гермовводов) на оголовнике, отверстия в которых позволяют вводить в муфту дроп-кабели с разъемами SC типа. Герметизация достигается с помощью эластичного геля.
В случае необходимости установки муфт на опорах или стенах предлагается дополнительно приобрести специально разработанный уникальный кронштейн для подвески. Конструкция кронштейна позволяет снимать муфту с опоры и устанавливать ее обратно без необходимости повторной фиксации или использования специального инструмента и расходных материалов в виде, например, монтажной ленты.
Следует учитывать, что в разделе «Характеристики» указан температурный диапазон эксплуатации муфт-кроссов без учёта характеристик устанавливаемых в них комплектующих изделий: адаптеров, пигтейлов и сплиттеров. При применении муфт-кроссов в составе с указанными комплектующими, их температурный диапазон эксплуатации может быть ограничен параметрами установленных изделий.
Объем, м3: | 0,013970 |
Вес, кг.: | 1,13 |
Корпус (оголовник, кожух, хомут) | 1 шт. |
Кассета КС-1645 с крышкой | 1 шт. |
Гильзы КДЗС 4525 | 20 шт. |
Заглушки для гермоблока | 2 шт. |
Стяжки, маркеры | 1 компл. |
Трубка ТУТ 19/6 для вводов ОК | 2 шт. |
Трубка ТУТ 70/26 для ввода ОК | 1 шт. |
МКО | — | муфта-кросс оптическая |
Х | — | тип оголовника |
7 | — | тип корпуса |
А | — | назначение муфты (сварка ОВ и установка адаптеров) |
2 | — | кол-во установленных заглушек |
ZGL | — | в муфте установлены заглушки для гермоблоков (адаптеры) |
Основные | |
---|---|
Производитель | ССД |
Пользовательские характеристики | |
- круглый до 9 мм | 2, 1 - ТУТ |
- круглый ступенчатый, до 16 мм | 3 – ТУТ |
- овальный, до 25 мм/транзит | Хомут |
-- длина | 1 |
Габаритные размеры, мм: | 185 |
Герметизация корпуса | -60…+70 |
Кол-во вводов и способ герметизации: | 1 – ТУТ |
Макс. кол-во кассет | 3 |
Макс. кол-во сварных соединений | 48 |
Температура эксплуатации, ºС | 347 |
Тип кассет | КС-1645 |
- Цена: Цену уточняйте
