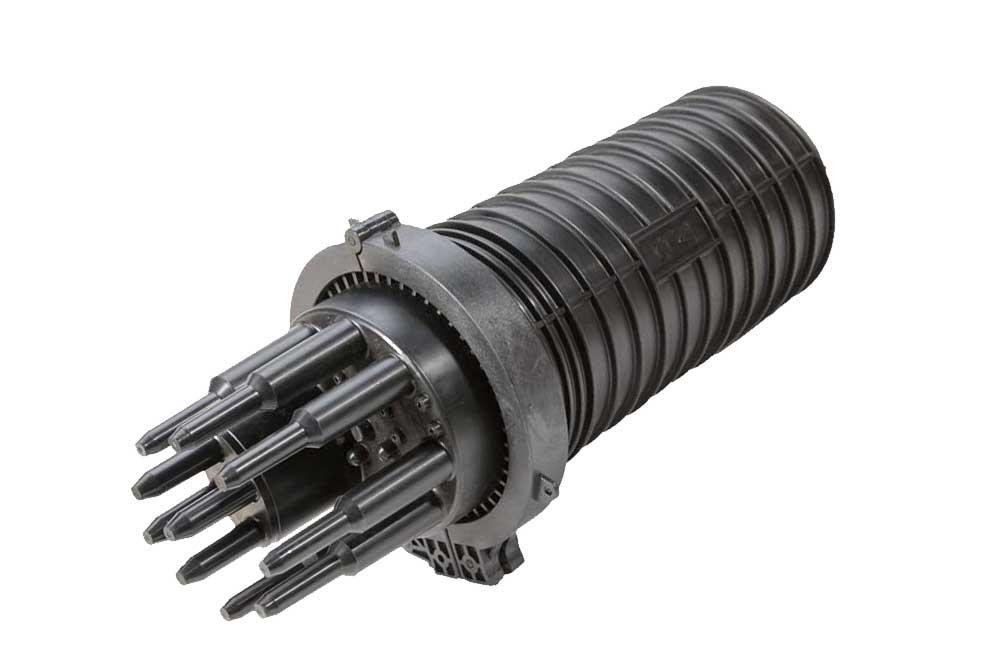

Муфта-кросс МКО-Г3/С09-2/8SC-2PLC8-SC/APC-20SC-18SC/APC-18SC/APC ССД
Предназначена для использования в качестве оптического кросса малой емкости, в том числе в сетях FTTH/PON с установкой планарных оптических разветвителей 1-го каскада, для монтажа оптических кабелей (ОК), прокладываемых (подвешиваемых) на открытом воздухе и внутри технических помещений (чердаках, подвалах).
Выполнена на базе стандартного корпуса муфты Г3 и имеет пыле-влагозащищенную тупиковую конструкцию (ввод и вывод ОК производится с одной стороны).
Материал корпуса - пластик. Герметизация ОК осуществляется при помощи ТУТ.
Конструкция муфты обеспечивает:
• ввод и крепление введенных в корпус до 6 диэлектрических ОК с диаметром наружной оболочки до 16 мм;
• возможность организации “транзитного” ввода одного ОК;
• размещение до 48 сростков оптических волокон (КДЗС 4525);
• установку одного оптического планарного разветвителя 1х16 в миникорпусе с выводами D -0,9 мм (или двух разветвителей 1х8);
• установку до 18-ти розеток (адаптеров) оптических типа SC.
Установка муфты на стене или опоре выполняется с применением специализированного кронштейна для муфт МТОК-Г3. Кронштейн в комплектацию муфты не входит и приобретается отдельно.
Объем, м3: | 0,023520 |
Вес, кг.: | 2,8 |
Корпус | 1 шт. |
Сплиттер PLC 1х8 SC/APC | 2 шт. |
Адаптеры SC/APC | 18 шт. |
Пигтейлы SC/APC | 18 шт. |
КДЗС 4525 | 20 шт. |
Комплект монтажный | 1 шт. |
МКО | — | муфта-кросс оптическая |
Г3 | — | базовый корпус муфты |
С09 | — | название муфты - установка разветвителей с выводами 0,9 мм |
2/8SC | — | кол-во посадочных местпод разветвители, макс. число выходов разветвителя (SC) |
2PLC8-SC/APC | — | кол-во и коэф. деления разветвителя, тип и полировка коннекторов |
20SC | — | кол-во и тип отверстий под адаптеры |
18SC/APC | — | кол-во и тип установленных адаптеров |
18SC/APC | — | кол-во, тип и полировка пигтейлов в комплекте |
Пользовательские характеристики | |
---|---|
- до 16 мм | ТУТ |
- до 21 мм/транзит | Резиновая прокладка |
-- для входов сплиттеров | 16 |
-- для выходов сплиттеров | 2, 1 |
Габаритные размеры | 3 |
Герметизация вводов ОК | от -60 до +65 |
Герметизация корпуса | IP68 |
Защищенность | 488 |
Кол-во адаптеров SC: | 4 |
Кол-во вводов: | 6 |
Макс. кол-во сварных соединений | 48 |
Макс. кол-во сплиттеров | 2 |
Температура эксплуатации, ºС | 215 |
Тип корпуса сплиттеров | Мини |
- Цена: Цену уточняйте
