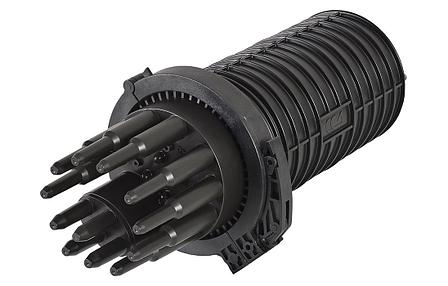

Муфта-кросс МКО-Д3/С09-2/8SC-1PLC8-SC/APC-20SC-18SC/APC-18SC/APC ССД
Предназначена для использования в качестве оптического кросса малой емкости, в том числе в сетях FTTH/PON с установкой планарных оптических разветвителей 1-го каскада, для монтажа оптических кабелей (ОК), прокладываемых (подвешиваемых) на открытом воздухе и внутри технических помещений (чердаках, подвалах).
Выполнена на базе стандартного корпуса муфты Д3 и имеет пыле-влагозащищенную тупиковую конструкцию (ввод и вывод ОК производится с одной стороны).
Материал корпуса - пластик. Герметизация ОК осуществляется при помощи ТУТ.
Конструкция муфты обеспечивает:
• ввод и крепление введенных в корпус до 8 диэлектрических ОК с диаметром наружной оболочки до 16 мм;
• возможность организации “транзитного” ввода одного ОК;
• размещение до 48 сростков оптических волокон (КДЗС 4525);
• установку одного оптического планарного разветвителя 1х16 в миникорпусе с выводами D -0,9 мм (или двух разветвителей 1х8);
• установку до 20-ти розеток (адаптеров) оптических типа SC.
Установка муфты на стене или опоре выполняется с применением специализированного кронштейна для муфт МТОК-Д3. Кронштейн в комплектацию муфты не входит и приобретается отдельно.
| Объем, м3: | 0,022320 |
| Вес, кг.: | 2,79 |
| Корпус | 1 шт. |
| Сплиттер PLC 1х8 SC/APC | 1 шт. |
| Адаптеры SC/APC | 18 шт. |
| Пигтейлы SC/APC | 18 шт. |
| КДЗС 4525 | 20 шт. |
| Комплект монтажный | 1 шт. |
| МКО | — | муфта-кросс оптическая |
| Д3 | — | базовый корпус муфты |
| С09 | — | название муфты - установка разветвителей с выводами 0,9 мм |
| 2/8SC | — | кол-во посадочных местпод разветвители, макс. число выходов разветвителя (SC) |
| 1PLC8-SC/APC | — | кол-во и коэф. деления разветвителя, тип и полировка коннекторов |
| 20SC | — | кол-во и тип отверстий под адаптеры |
| 18SC/APC | — | кол-во и тип установленных адаптеров |
| 18SC/APC | — | кол-во, тип и полировка пигтейлов в комплекте |
| Пользовательские характеристики | |
|---|---|
| - круглый ступенчатый, до 16 мм | 4, 2, 1 |
| - овальный, до 10 мм/до 25 мм/транзит | Хомут |
| -- длина | 2.6 |
| Габаритные размеры, мм: | 215 |
| Герметизация вводов | -60…+70 |
| Герметизация корпуса | ТУТ |
| Кол-во вводов: | 8 |
| Макс. кол-во кассет | 4 |
| Макс. кол-во разъемных соединений | 20 |
| Макс. кол-во сварных соединений | 48 |
| Температура эксплуатации, ºС | 488 |
| Тип адаптеров | SC |
| Тип кассет | К-24 и К4-Л2 |
