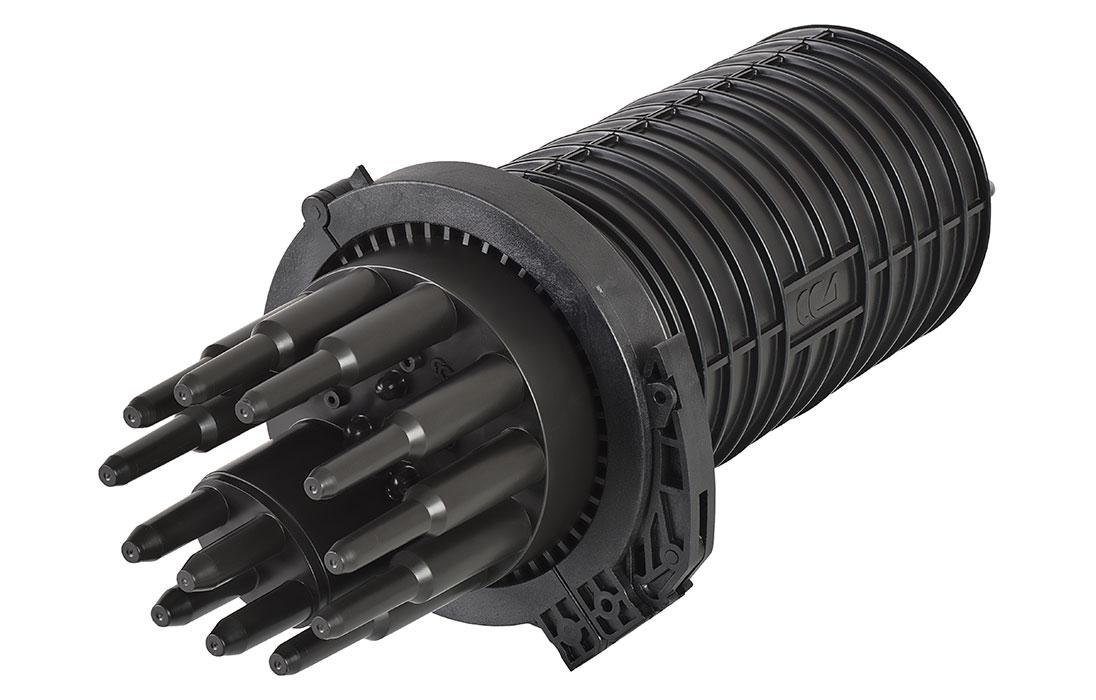

Муфта-кросс МКО-Д3/A-20SC ССД

Муфта-кросс МКО-Д3/A-20SC ССД, фото 2
Муфта-кросс МКО-Д3/A-20SC ССД, фото 3
Муфта-кросс МКО-Д3/A-20SC ССД, фото 2
Муфта-кросс МКО-Д3/A-20SC ССД, фото 2
Муфта-кросс МКО-Д3/A-20SC ССД, фото 3
Описание
Характеристики
Информация для заказа

Предназначена для монтажа подвесного магистрального кабеля с абонентскими ответвлениями самонесущих дроп-кабелей малого диаметра. Особенностью всех муфт МКО с литерой «А» является наличие внутри планки для установки адаптеров. Это позволяет использовать оконцованные абонентские дроп-кабели и осуществлять кросс-коммутацию.

В муфте предусмотрен овальный ввод для транзитной петли оптических модулей без разрезания. Выкладка петли модулей осуществляется на лотке с противоположной стороны от кассет.

Способ герметизации корпуса с оголовником механический. Осуществляется при помощи эластичной кольцевой прокладки и армированного пластикового хомута с самозатягивающимся замком. Замок хомута сконструирован таким образом, что при открывании защелка трансформируется в рычаг, обеспечивающий легкое снятие хомута с муфты.

Способ герметизации вводов кабелей, осуществляется с помощью термоусаживаемых трубок ТУТ. Круглые патрубки на оголовнике муфты изначально герметичны и имеют ступенчатую форму с разными диаметрами. Срезая патрубок в определенном месте можно подобрать отверстие максимально близкое к диаметру вводимого кабеля. Таким образом, исключается излишнее натяжение ТУТ после усадки при вводе относительно тонких кабелей. Все патрубки муфты оснащены также индивидуальными узлами крепления ЦСЭ.

Овальный патрубок муфты может использоваться для одного из перечисленных случаев: 1) ввода 4-х тонких кабелей до 10 мм или 2) ввода двух кабелей диаметром до 25 мм. Во втором случае для герметизации необходимо дополнительно приобрести «Ввод №6».

При условии ввода в круглые патрубки 2-х тонких ОК общее число вводимых в муфту кабелей может достигать 20 ОК.

В случае необходимости установки муфт на опорах или стенах предлагается дополнительно приобрести специально разработанный уникальный кронштейн для подвески. Конструкция кронштейна позволяет снимать муфту с опоры и устанавливать ее обратно без необходимости повторной фиксации или использования специального инструмента и расходных материалов в виде, например, монтажной ленты.

Следует учитывать, что в разделе «Характеристики» указан температурный диапазон эксплуатации муфт-кроссов без учёта характеристик устанавливаемых в них комплектующих изделий: адаптеров, пигтейлов и сплиттеров. При применении муфт-кроссов в составе с указанными комплектующими, их температурный диапазон эксплуатации может быть ограничен параметрами установленных изделий.


Объем, м3:0,023940
Вес, кг.:3,4
Корпус (оголовник, кожух, хомут, кронштейн)1 шт.
Кассета К4-Л22 шт.
Кассета К-242 шт.
Крышка кассеты К-241 шт.
Ложемент Л12-45255 шт.
Ложемент Л-2СП1 шт.
Панель адаптеров 16SC1 шт.
Панель адаптеров 4SC1 шт.
Гильзы КДЗС-452520 шт.
Трубка ТУТ 33/8 для круглых вводов ОК2 шт.
Трубка ТУТ 19/5 для круглых вводов ОК2 шт.
Комплект маркеров и стяжек1 шт.
Силикагель (пакет)1 шт.
МКОмуфта-кросс оптическая
Д3базовый корпус муфты
Аназначение муфты (сварка ОВ и установка адаптеров)
20SCкол-во и тпи отверстий под адаптеры
Основные
ПроизводительССД
Пользовательские характеристики
- круглый ступенчатый, до 16 мм4, 2, 1
- овальный, до 10 мм/до 25 мм/транзитХомут
-- длина2.5
Габаритные размеры, мм:215
Герметизация вводов-60…+70
Герметизация корпусаТУТ
Кол-во вводов:8
Макс. кол-во кассет4
Макс. кол-во разъемных соединений20
Макс. кол-во сварных соединений48
Температура эксплуатации, ºС488
Тип адаптеровSC
Тип кассетК-24 и К4-Л2
  • Цена: Цену уточняйте
