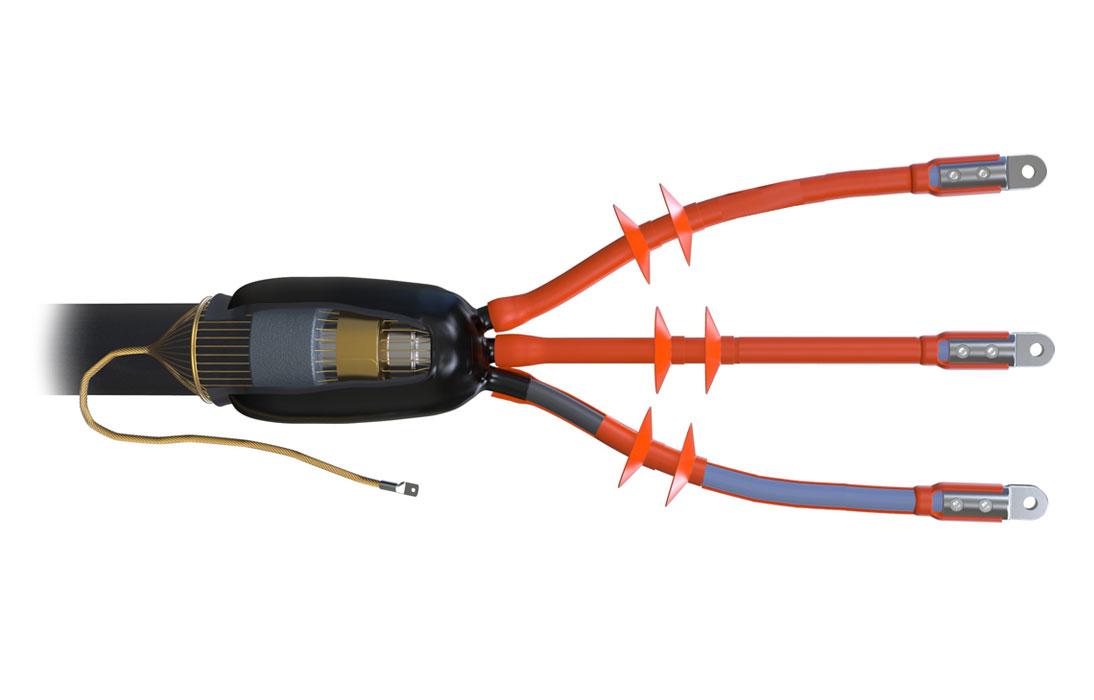

Муфта концевая 3 ПКНТпб-10 (35-50) ССД с наконечниками
Муфта предназначена для оконцевания трехжильного кабеля с броней с изоляцией из сшитого полиэтилена и экраном из медных проволок на напряжение до 10кВ для наружней установки.
В составе муфты применяются трубки стресс-контроля снижающие риск пробоя изоляции на срезе полупроводящего слоя и специальный герметик со свойствами выравнивания напряженности электрического поля. Использование изолирующей антитрекинговой трубки и изолятора снижает риск пробоя по поверхности изоляции.
Термоплавкий клей, нанесенный на внутреннюю поверхность термоусаживаемых трубок, обеспечивает полную герметичность муфты после монтажа.
В комплект муфты входят алюминиевые наконечники с контактными винтами со срывающимися головками. Для улучшения электропроводящих свойств на контактные поверхности болтов нанесена специальная смазка. Болтовые наконечники предусмотрены для монтажа как на алюминиевую, так и на медную жилы.
Провод заземления формируется из проволочного экрана кабеля, пружины постоянного давления и оконцовывается наконечником под опрессовку.
| Объем, м3: | 0,025800 |
| Вес, кг.: | 1,6 |
| Трубка стресс-контроля | 1 шт. |
| Трубка восстановления изоляции жил | 3 шт. |
| Манжета на наконечник | 3 шт. |
| Манжета поясная | 1 шт. |
| Перчатка | 1 шт. |
| Наконечник болтовой | 3 шт. |
| Наконечник Т-25-10 | 1 шт. |
| Герметик | 7 шт. |
| Изолятор | 1 шт. |
| Проволока бандажная | 1 шт. |
| Пружина | 1 шт. |
| Инструкция | 1 шт. |
| Основные | |
|---|---|
| Производитель | ССД |
| Пользовательские характеристики | |
| Климатическое исполнение | УХЛ 1,5 ГОСТ 15150 |
| Масса, кг | 1.8 |
| Наличие защитного слоя в кабеле | Да |
| Напряжение, кВ | до 10 |
| Размер упаковки, мм | 150x200x860 |
| Сечение жил кабеля, мм² | от 35 до 50 |
| Температура эксплуатации, °С | -50,,,+50 |
| Тип изоляции | Пластмасса |
| Тип кабеля | ПвКап, АПвКаП, ПвБП, АПвБПг, ПвБВ, АПвБПгж |
| Тип муфты | Концевая |
| Установка | Наружняя |
| Число жил | 3 |
- Цена: Цену уточняйте
