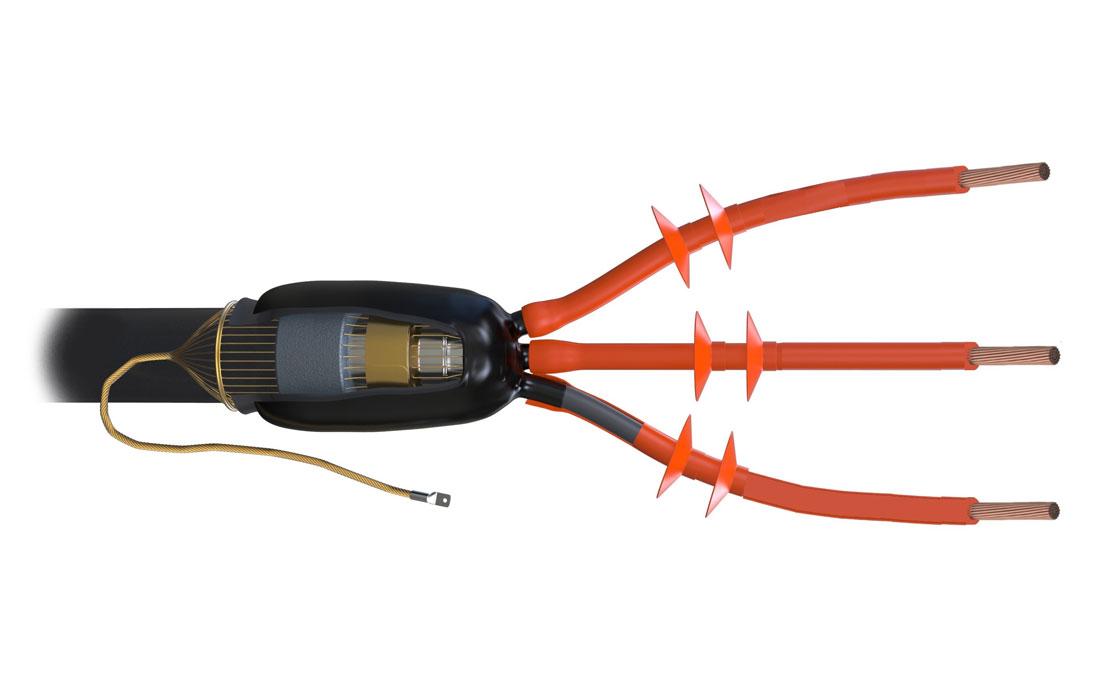

Муфта концевая 3 ПКНТпб-10 (150-240) без наконечников ССД
Описание
Характеристики
Информация для заказа
Муфта предназначена для оконцевания трехжильного кабеля с броней с изоляцией из сшитого полиэтилена и экраном из медных проволок на напряжение до 10кВ для внутренней установки.
В составе муфты применяются трубки стресс-контроля снижающие риск пробоя изоляции на срезе полупроводящего слоя и специальный герметик со свойствами выравнивания напряженности электрического поля. Использование изолирующей антитрекинговой трубки снижает риск пробоя по поверхности изоляции.
Термоплавкий клей, нанесенный на внутреннюю поверхность термоусаживаемых трубок, обеспечивает полную герметичность муфты после монтажа.
Провод заземления формируется из проволочного экрана кабеля, пружины постоянного давления и оконцовывается наконечником под опрессовку.
Объем, м3: | 0,025800 |
Вес, кг.: | 1,6 |
Трубка стресс-контроля | 1 шт. |
Трубка восстановления изоляции жил | 3 шт. |
Манжета на наконечник | 3 шт. |
Манжета поясная | 1 шт. |
Перчатка | 1 шт. |
Наконечник Т-25-10 | 1 шт. |
Герметик | 2 шт. |
Изолятор | 1 шт. |
Проволока бандажная | 1 шт. |
Пружина | 1 шт. |
Инструкция | 1 шт. |
Основные атрибуты | |
---|---|
Производитель | ССД |
Пользовательские характеристики | |
Климатическое исполнение | УХЛ 1,5 ГОСТ 15150 |
Масса, кг | 1.8 |
Наличие защитного слоя в кабеле | Да |
Напряжение, кВ | до 10 |
Размер упаковки, мм | 150x200x860 |
Сечение жил кабеля, мм² | от 150 до 240 |
Температура эксплуатации, °С | -50,,,+50 |
Тип изоляции | Пластмасса |
Тип кабеля | ПвКап, АПвКаП, ПвБП, АПвБПг, ПвБВ, АПвБПгж |
Тип муфты | Концевая |
Установка | Наружняя |
Число жил | 3 |
- Цена: Цену уточняйте
