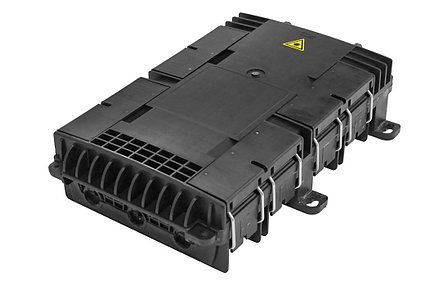

Муфта-кросс МКО-П2/A-12SC-10SC/APC-10SC/APC ССД

Муфта-кросс МКО-П2/A-12SC-10SC/APC-10SC/APC ССД, фото 3
Муфта-кросс МКО-П2/A-12SC-10SC/APC-10SC/APC ССД, фото 4
Муфта-кросс МКО-П2/A-12SC-10SC/APC-10SC/APC ССД, фото 1
Муфта-кросс МКО-П2/A-12SC-10SC/APC-10SC/APC ССД, фото 5
Муфта-кросс МКО-П2/A-12SC-10SC/APC-10SC/APC ССД, фото 6
  • Муфта-кросс МКО-П2/A-12SC-10SC/APC-10SC/APC ССД, фото 7
Описание
Характеристики
Информация для заказа

Предназначена для использования в качестве оптического кросса малой емкости, для монтажа оптических кабелей (ОК), прокладываемых (подвешиваемых) на открытом воздухе и внутри технических помещений (чердаках, подвалах).

Выполнена из пластмассы и имеет пыле-брызгозащищенную тупиковую конструкцию (ввод ОК и вывод абонентских дроп-кабелей производится с одной стороны).

Представляет собой малогабаритный контейнер прямоугольной формы, снабженный откидной крышкой. Крепление крышки с корпусом осуществляется пластмассовой петлёй.

Фиксация и герметизация крышки - при помощи четырёх пластиковых защелок на стальных пружинных петлях.

По периметру корпуса муфты, в местах соприкосновения с крышкой, находится эластичный гель, с помощью которого осуществляется как герметизация корпуса, так и герметизация введенных магистральных и абонентских кабелей.

В нижней части корпуса имеется съёмный блок ввода и герметизации распределительных ВОК с одной стороны и дроп-кабелей с другой стороны блока. Съёмный блок имеет гелевое покрытие по всей поверхности соприкосновения с ВОК и корпусом муфты.

Внутри корпуса установлена съёмная монтажная панель (вставка), с тыльной стороны которой предусмотрено место для укладки транзитной петли оптических модулей, установлены фиксаторы ЦСЭ и кассета КТ-3645 для сварки волокон распределительных ВОК. На лицевой стороне панели находятся гнёзда для установки адаптеров типа SC, а также ложемент Л2-СП, на который можно установить разветвители в мини-корпусах с волокнами длиной 1 метр в буферном покрытии 900 мкм и ложемент Л12-4525 для размещения сварных стыков абонентских дроп-кабелей с пигтейлами. Предусмотрена установка одного разветвителя РО-1х8 -PLC -SM/0,9 -1,0 м-SC/APC или двух разветвителей РО-1х4 -PLC -SM/0,9 -1,0 м-SC/APC, оконцованных разъемами SC. Место размещения сплиттеров и сварных соединений дроп-кабелей защищено специальной пластиковой крышкой.

Конструкция муфты не смотря на небольшие габаритные размеры обеспечивает возможность организации транзитной петли оптических модулей без разрезания.

Конструкция муфты обеспечивает:
• ввод и крепление введенных в корпус трех ОК с диаметром наружной оболочки до 16 мм;
• возможность организации “транзитного” ввода одного ОК;
• размещение до 36 сростков оптических волокон (КДЗС 4525) распределительных ВОК и 12 сростков дроп-кабелей;
• установку двух оптических планарных разветвителей с номинальным размером корпуса 60х7х4 мм;
• установку до 12-ти розеток (адаптеров) оптических типа SC;
• пылезащищенный вывод до 12 дроп-кабелей круглого профиля диаметром до 5 мм или прямоугольного профиля типа «бабочка».

Установка муфты на стене или опоре выполняется с применением кронштейнов для подвески МКО-П2, существует два типа кронштейнов.

Кронштейны для подвески МКО-П2 в комплектацию муфты не входят и приобретаются отдельно.


Объем, м3:0,008550
Вес, кг.:1,6
Корпус с крышкой1 шт.
Гильзы КДЗС 452520 шт.
Монтажная панель (вставка)1 шт.
Кассета для сварки 36 ОВ с крышкой1 шт.
Ложемент для установки двух разветвителей1 шт.
Ложемент для установки 12 КДЗС-45251 шт.
Адаптеры SC/APC10 шт.
Пигтейлы SC/APC10 шт.
Стяжки, маркеры1 компл.
Силикагель30 г
Основные
ПроизводительССД
Пользовательские характеристики
- до 16 мм/транзитЭластомер
- до 5 ммЭластомер
-- выходы сплиттеров2
-- длина1.2
-- для входов сплиттеров8
-- резервные3, 1
Габаритные размеры, мм:80
Герметизация вводов-40,,,+65
Герметизация корпусаIP65
Защищенность330
Кол-во адаптеров SC:2
Кол-во вводов:12
Макс. кол-во сварных соединений36
Макс. кол-во сплиттеров2
Температура эксплуатации, ºС222
Тип корпуса сплиттеровМини
  • Цена: Цену уточняйте
