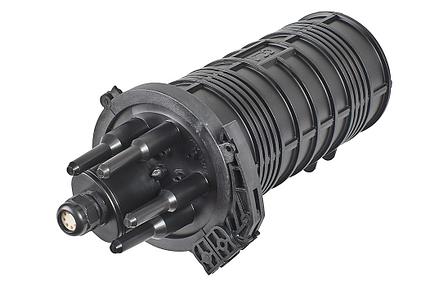

Муфта-кросс МКО-Л6/А-8SC-ФТ8х3 (фитинг 8х3,0 мм) ССД
Тупиковая муфта МКО-Л6/А предназначена для монтажа подвесного магистрального кабеля с абонентскими ответвлениями самонесущих дроп-кабелей малого диаметра. Особенностью всех муфт МКО с литерой «А» является наличие внутри планки для установки адаптеров. Это позволяет использовать оконцованные абонентские дроп-кабели и осуществлять кросс-коммутацию.
В муфте предусмотрен овальный ввод для транзитной петли оптических модулей без разрезания. Выкладка петли модулей осуществляется на лотке с противоположной стороны от кассет.
Способ герметизации корпуса с оголовником механический. Осуществляется при помощи эластичной кольцевой прокладки и армированного пластикового хомута с самозатягивающимся замком. Замок хомута сконструирован таким образом, что при открывании защелка трансформируется в рычаг, обеспечивающий легкое снятие хомута с муфты.
Способ герметизации вводов кабелей, осуществляется с помощью термоусаживаемых трубок ТУТ. Круглые патрубки на оголовнике муфты изначально герметичны и имеют ступенчатую форму с разными диаметрами. Срезая патрубок в определенном месте можно подобрать отверстие максимально близкое к диаметру вводимого кабеля. Таким образом, исключается излишнее натяжение ТУТ после усадки при вводе относительно тонких кабелей. Все патрубки муфты оснащены также индивидуальными узлами крепления ЦСЭ.
Овальный патрубок муфты может использоваться для одного из перечисленных случаев: 1) ввода транзитной петли кабеля или 2) ввода двух кабелей диаметром до 25 мм. В обоих случаях для герметизации необходимо дополнительно приобрести «Ввод №6».
Без транзитной петли и при условии ввода в круглые патрубки 2-х тонких ОК общее число вводимых в муфту кабелей может достигать 10 ОК.
В случае необходимости установки муфт на опорах или стенах предлагается дополнительно приобрести специально разработанный уникальный кронштейн для подвески. Конструкция кронштейна позволяет снимать муфту с опоры и устанавливать ее обратно без необходимости повторной фиксации или использования специального инструмента и расходных материалов в виде, например, монтажной ленты.
Следует учитывать, что в разделе «Характеристики» указан температурный диапазон эксплуатации муфт-кроссов без учёта характеристик устанавливаемых в них комплектующих изделий: адаптеров, пигтейлов и сплиттеров. При применении муфт-кроссов в составе с указанными комплектующими, их температурный диапазон эксплуатации может быть ограничен параметрами установленных изделий.
Объем, м3: | 0,017200 |
Вес, кг.: | 1,7 |
Корпус (оголовник, кожух, хомут) | 1 шт. |
Кассета КМ-2445 с крышкой | 1 шт. |
Гильзы КДЗС 4525 | 10 шт. |
Пинцет для укладки КДЗС | 1 шт. |
Панель 8 SC | 1 шт. |
Фитинг 8х(2-3) мм | 1 шт. |
Трубка ТУТ 33/8 для круглых вводов ОК | 2 шт. |
Комплект маркеров и стяжек | 1 шт. |
Силикагель (пакет) | 1 шт. |
Основные | |
---|---|
Производитель | ССД |
Пользовательские характеристики | |
- длинна, мм | 1.9 |
- круглый ступенчатый, до 16 мм | 8 |
- Круглый ступенчатый, до 20 мм | 2 |
- фитинг, от 2 до 3 мм | Нет |
Возможность транзита | Хомут |
Габаритные размеры | 189 |
Герметизация корпуса | -60…+70 |
Кол-во вводов: | 2 |
Макс. кол-во кассет | 2 |
Макс. кол-во разъёмных соединений | 8 |
Макс. кол-во сварных соединений | 48 |
Температура эксплуатации, ºС | 416 |
Тип адаптеров | SC |
Тип кассет | КМ-2445 |
- Цена: Цену уточняйте
