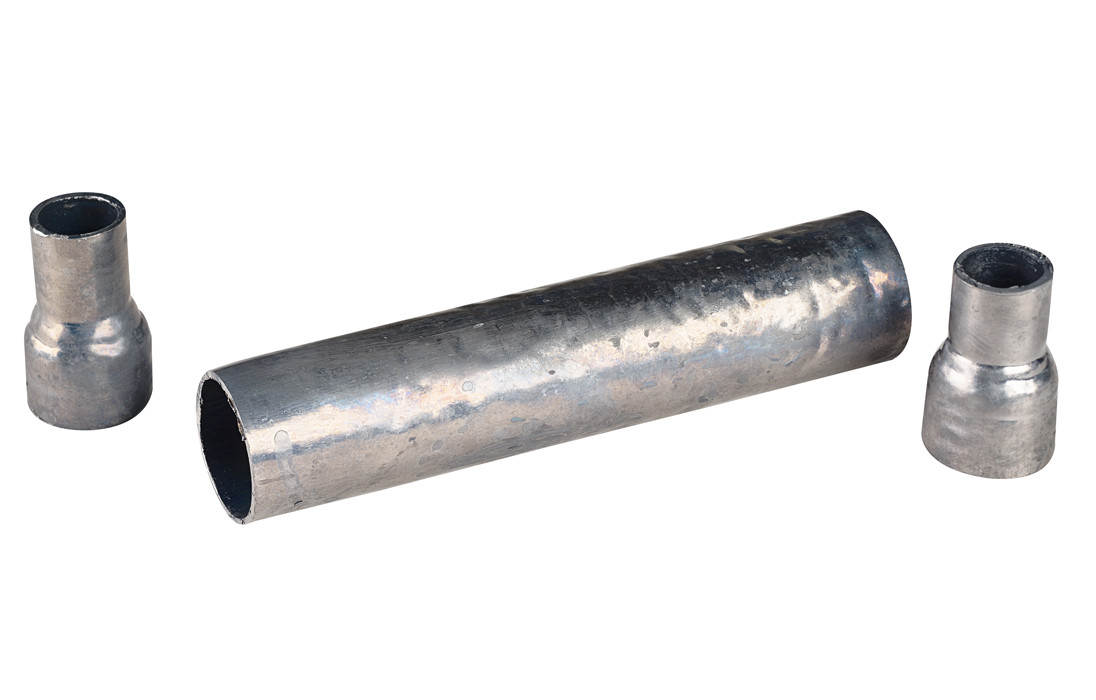

Муфта-труба св.125х440мм с 2-мя конусами 50х120мм ССД
Предназначена для монтажа в качестве «прямой» и «пупиновской» муфты на коаксиаль-ном кабеле КМБ-8/6.
В этих муфтах сростки имеют очень большие размеры (длину и диаметр).
В пупиновской муфте размещается сросток кабеля, расположенный на стыке шагов пупинизации, в котором симметричные пары кабеля КМБ-8/6 соединяются через катушки индуктивности, катушки устанавливаются в свинцовой соединительной муфте.
Благодаря наличию свинцовых конусов внутренний объём муфты позволяет размещать в муфтах такие сростки.
Кабели КМБ-8/6 имеют свинцовые оболочки. При монтаже кабелей конусы муфты припаивают к оболочкам сращиваемых кабелей припоем ПОССу-3-2.
Затем к конусам припаивают муфту типа «труба».
Примечание: Муфта типа “труба“ с конусами представляют собой всего лишь три свинцовых детали, муфту и два конуса. При заказе свинцовой муфты дополнительно следует заказать и материалы для выполнения монтажных операций – от сращивания жил до восстановления оболочек и изолирующих покровов кабелей.
Объем, м3: | 0,020250 |
Вес, кг.: | 14 |
Муфта свинцовая | 1 шт. |
Конус свинцовый | 2 шт. |
Основные | |
---|---|
Производитель | ССД |
Пользовательские характеристики | |
Диаметр, мм | 131 |
Длина, мм | 500 |
Масса, кг | 7.7 |
- Цена: Цену уточняйте
