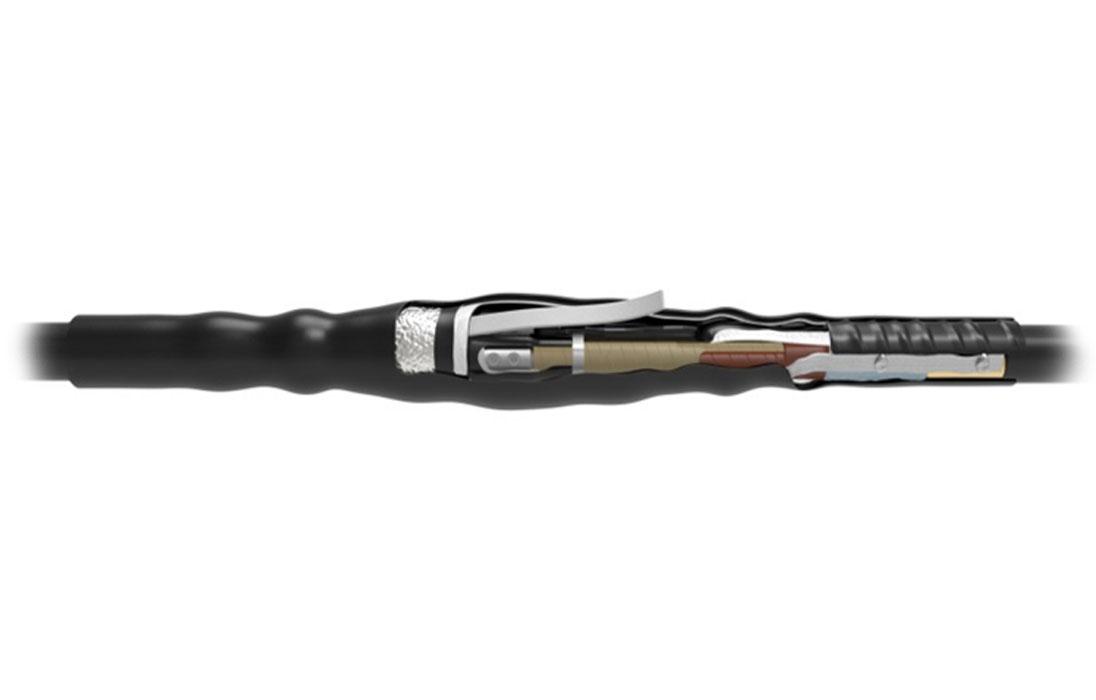

Муфта соединительная 3 СТП-10 (70-120) ССД
Описание
Характеристики
Информация для заказа
Предназначена для соединения 3-х жильных силовых кабелей с бумажной пропитанной изоляцией на напряжение до 10 кВ для внутренней и наружной установки.
Соединительная термоусаживаемая муфта состоит из термоусаживаемых перчаток, термоусаживаемых трубок изоляции жил, манжет на соединитель, провода заземления, болтовых соединителей и сопутствующих комплектующих. Муфта комплектуется паяным комплектом заземления.
Устаревший номенклатурный №: 120401-00132
Объем, м3: | 0,050000 |
Вес, кг.: | 3,7 |
Маслоотделительная трубка | 6 шт. |
Манжета изоляции соединителя | 3 шт. |
Внешний кожух | 1 шт. |
Перчатка | 1 шт. |
Внутренний кожух | 3 шт. |
Соединитель болтовой 4СБ-3 | 3 шт. |
Провод заземления | 1 шт. |
Герметик | 12 шт. |
Проволока бандажная | 2 шт. |
Сетка медная луженная | 1 шт. |
Стеклолента | 10 м |
Распорка межфазная с герметиком | 1 шт. |
Комплект для пайки | 1 шт. |
Инструкция | 1 шт. |
Основные | |
---|---|
Производитель | ССД |
Пользовательские характеристики | |
Климатическое исполнение | УХЛ 1,5 ГОСТ 15150 |
Масса, кг | 3.7 |
Наличие защитного слоя в кабеле | С броней, без брони |
Напряжение, кВ | до 10 |
Размер упаковки, мм | 150x200x1270 |
Сечение жил кабеля, мм² | от 70 до 120 |
Температура эксплуатации, °С | -50,,,+50 |
Тип изоляции | Бумага |
Тип кабеля | АПвВ-10, АПвП-10, АПвП2г-10, АПвПг-10, АПвП2г-10, ПвВ-10, ПВП-10, ПвПг-10, ПвПу-10, ПвПуг-10 |
Тип муфты | Соединительная |
Установка | Внутренняя, наружная |
Число жил | 3 |
- Цена: Цену уточняйте
