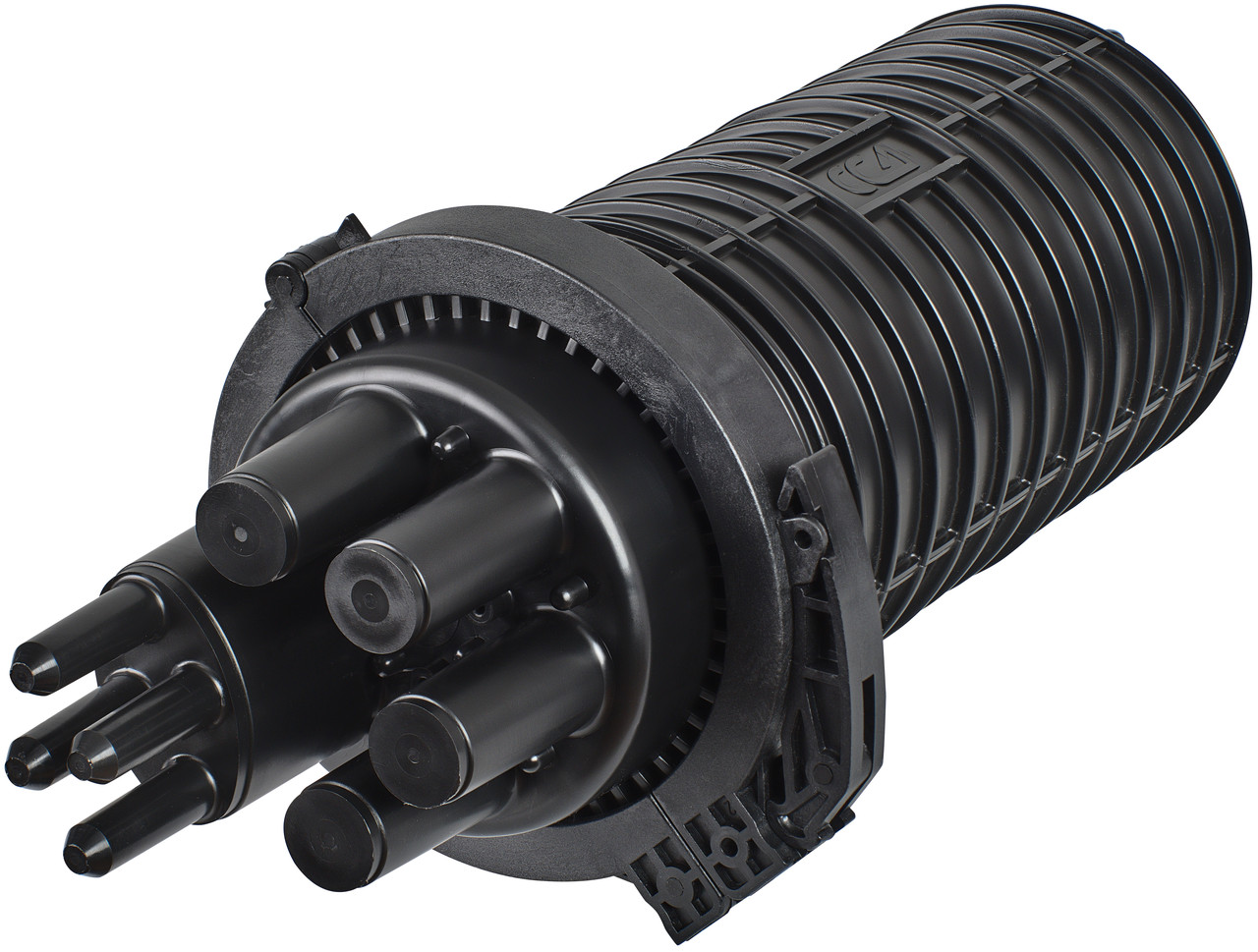

Муфта МТОК-В3/288-1КТ3645-К ССД
Тупиковая муфта МТОК-В3 предназначена для монтажа любого оптического кабеля (кроме подводных). Достигается это за счет использования специальных кабельных вводов, каждый из которых в свою очередь охватывает определенную группу кабелей. В отличие от муфты МТОК-В3/216 данная муфта в первую очередь предназначена для размещения максимально возможного количества сварных соединений. Поэтому пространство для размещения транзитной петли оптических модулей занято дополнительным рядом кассет и выкладка петли не возможна.
Способ герметизации корпуса с оголовником механический. Осуществляется при помощи эластичной кольцевой прокладки и армированного пластикового хомута с самозатягивающимся замком. Замок хомута сконструирован таким образом, что при открывании защелка трансформируется в рычаг, обеспечивающий легкое снятие хомута с муфты.
Ввод, крепление ЦСЭ и герметизация вводов кабелей осуществляется с помощью специальных кабельных вводов. Кабельные вводы следует подбирать с учетом конструкции оптического кабеля. Использование специальных вводов позволяет значительно повысить механическую надежность крепления кабеля в муфте.
Овальный патрубок муфты может использоваться для одного из перечисленных случаев: 1) ввода 4-х тонких кабелей до 10 мм или 2) ввода двух кабелей диаметром до 25 мм. Во втором случае для герметизации необходимо дополнительно приобрести «Ввод №6».
Общее число вводимых в муфту кабелей может достигать 8 ОК.
В случае необходимости установки муфт на опорах или стенах предлагается дополнительно приобрести специально разработанный уникальный кронштейн для подвески. Конструкция кронштейна позволяет снимать муфту с опоры и устанавливать ее обратно без необходимости повторной фиксации или использования специального инструмента и расходных материалов в виде, например, монтажной ленты.
| Объем, м3: | 0,022320 |
| Вес, кг.: | 2,9 |
| Корпус (оголовник,кожух, хомут, кронштейн) | 1 шт. |
| Кассета КТ-3645 | 1 шт. |
| Гильзы КДЗС 4525 | 20 шт. |
| Пинцет для укладки КДЗС | 1 шт. |
| Комплект маркеров и стяжек | 1 шт. |
| Силикагель (пакет) | 1 шт. |
| Основные | |
|---|---|
| Производитель | ССД |
| Пользовательские характеристики | |
| Длина, мм | 3.3 |
| - круглый, до 22 мм | 4, 2 |
| - овальный, до 10 мм/до 25 мм | Нет |
| Возможность транзита | Хомут |
| Габаритные размеры | 215 |
| Герметизация вводов | от -60 до +70 |
| Герметизация корпуса | Спецвводы |
| Кол-во вводов: | 4 |
| Кол-во сварных соединений | 288 |
| Макс. кол-во кассет | 8 |
| Температура эксплуатации ºС | 494 |
| Тип кассет | КТ-3645 |
- Цена: Цену уточняйте
