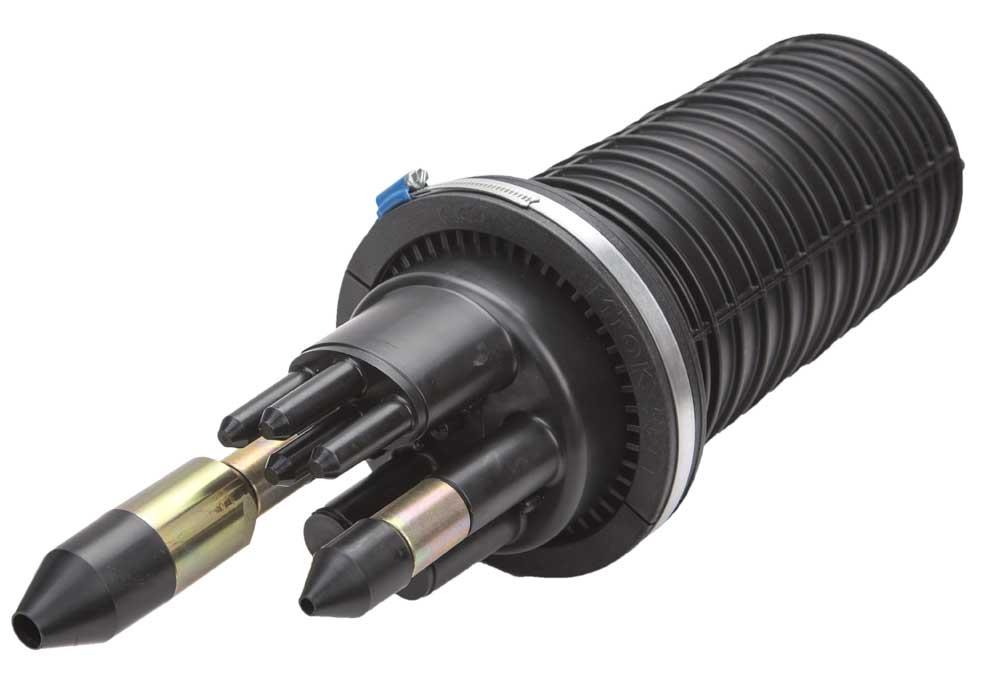

Муфта МТОК-В2/216-1КТ3645-К-45 ССД
Тупиковая транзитная муфта МТОК-В2 предназначена для монтажа любого подземного оптического кабеля, прокладываемого в грунтах всех категорий, а также подводных ОК, прокладываемых через реки, озера и болота. Достигается это за счет использования специальных кабельных вводов, каждый из которых в свою очередь охватывает определенную группу кабелей.
В муфте предусмотрен овальный ввод для транзитной петли оптических модулей без разрезания. Выкладка петли модулей осуществляется на лотке с противоположной стороны от кассет.
Муфта МТОК-В2 аналогична муфте МТОК-Б1 за исключением способа герметизации кожуха и оголовника, а также наличием ребер жесткости на кожухе. Способ герметизации корпуса с оголовником в муфте МТОК-В2 механический и осуществляется с помощью хомута из нержавеющей стали.
Ввод, крепление ЦСЭ и герметизация вводов кабелей осуществляется с помощью специальных кабельных вводов, благодаря которым обеспечиваются уникальные характеристики и возможности:
- надежная фиксация бронированного кабеля (выдерживает усилие до 15 кН на разрыв),
- защита от скручивания бронированных ОК в процессе эксплуатации,
- наличие электрического контакта брони ОК с корпусом специального ввода (штуцера),
- возможность изолирования или соединения брони всех ОК непосредственно в муфте,
- обеспечение продольной герметизации вводимых ОК,
- возможность вывода от брони каждого ОК провода заземления (КИП).
Муфта МТОК-Б1 поставляется в комплекте с двумя специальными вводами №4 или №5. Также имеется вариант комплекта муфты с одним вводом №4 и одним вводом №5. В случае необходимости ввода в муфту большего числа кабелей дополнительно приобретаются специальные вводы, с учетом конструкции оптического кабеля.
Овальный патрубок муфты может использоваться для одного из перечисленных случаев: 1) ввода 4-х тонких кабелей, включая провода заземления (КИП) или 2) ввода транзитной петли кабеля или 3) ввода двух кабелей диаметром до 25 мм. Во втором и третьем случаях для герметизации необходимо дополнительно приобрести «Ввод №9».
Без транзитной петли общее число вводимых в муфту кабелей может достигать 8 ОК.
В случае установки муфты в котлованах в качестве дополнительной механической и грязевой защиты дополнительно следует приобрести защитные муфты МЧЗ или МПЗ, которые подбираются по типу грунта. Для установки муфты в колодцах кабельной канализации или помещениях ввода кабелей дополнительно приобретается «Кронштейн для установки тупиковых муфт в колодцах».
Объем, м3: | 0,023940 |
Вес, кг.: | 3 |
Корпус (оголовник,кожух, хомут, кронштейн) | 1 шт. |
Кассета КТ-3645 | 1 шт. |
Гильзы КДЗС 4525 | 20 шт. |
Пинцет для укладки КДЗС | 1 шт. |
Комплект ввода №4 | 1 шт. |
Комплект ввода №5 | 1 шт. |
Комплект маркеров и стяжек | 1 шт. |
Силикагель (пакет) | 1 шт. |
Основные | |
---|---|
Производитель | ССД |
Пользовательские характеристики | |
Длина, мм | 3 |
- круглый, до 16 мм | 4, 2, 1 |
- овальный, до 10 мм/до 25 мм/транзит | Хомут |
Габаритные размеры | 215 |
Герметизация вводов | от -60 до +70 |
Герметизация корпуса | Спецвводы |
Кол-во вводов: | 4 |
Кол-во сварных соединений | 216 |
Макс. кол-во кассет | 6 |
Температура эксплуатации ºС | 494 |
Тип кассет | КТ-3645 |
- Цена: Цену уточняйте
