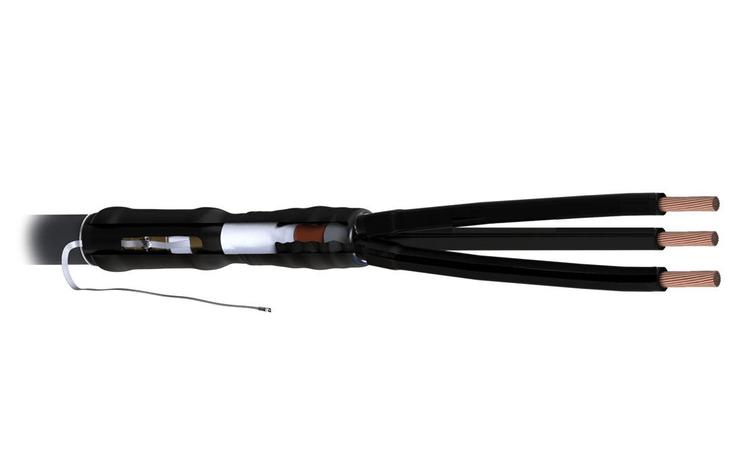

Муфта концевая 3 КВТп-10 (35-50) без наконечниковССД
Описание
Характеристики
Информация для заказа
Муфта предназначена для оконцевания трехжильного кабеля с бумажной маслопропитанной изоляцией (с броней/без брони) с общей алюминиевой или свинцовой оболочкой на напряжение до 10кВ для внутренней установки.
В состав муфты входят термоусаживаемые маслоотделительные трубки, трубки восстановления изоляции жилы, манжеты на наконечники и поясные манжеты. Термоплавкий клей, нанесенный на внутреннюю поверхность термоусаживаемых трубок, обеспечивает полную герметичность муфты после монтажа.
Провод заземления формируется из проволочного экрана кабеля и оконцовывается наконечником под опрессовку.
Устаревший номенклатурный №: 120401-00117, 120401-00118
| Объем, м3: | 0,025800 |
| Вес, кг.: | 1,9 |
| Трубка восстановления изоляции жил | 3 шт. |
| Манжета на наконечник | 3 шт. |
| Манжета поясная | 1 шт. |
| Перчатка | 1 шт. |
| Маслоотделительная трубка | 3 шт. |
| Провод заземления | 1 шт. |
| Герметик | 8 шт. |
| Проволока бандажная | 1 шт. |
| Комплект для пайки | 1 шт. |
| Инструкция | 1 шт. |
| Пользовательские характеристики | |
|---|---|
| Климатическое исполнение | УХЛ 1,5 ГОСТ 15150 |
| Масса, кг | 1.8 |
| Наличие защитного слоя в кабеле | С броней, без брони |
| Напряжение, кВ | до 10 |
| Размер упаковки, мм | 150x200x860 |
| Сечение жил кабеля, мм² | от 35 до 50 |
| Температура эксплуатации, °С | -50,,,+50 |
| Тип изоляции | Бумага |
| Тип муфты | Концевая |
| Установка | Внутренняя |
| Число жил | 3 |
- Цена: Цену уточняйте
