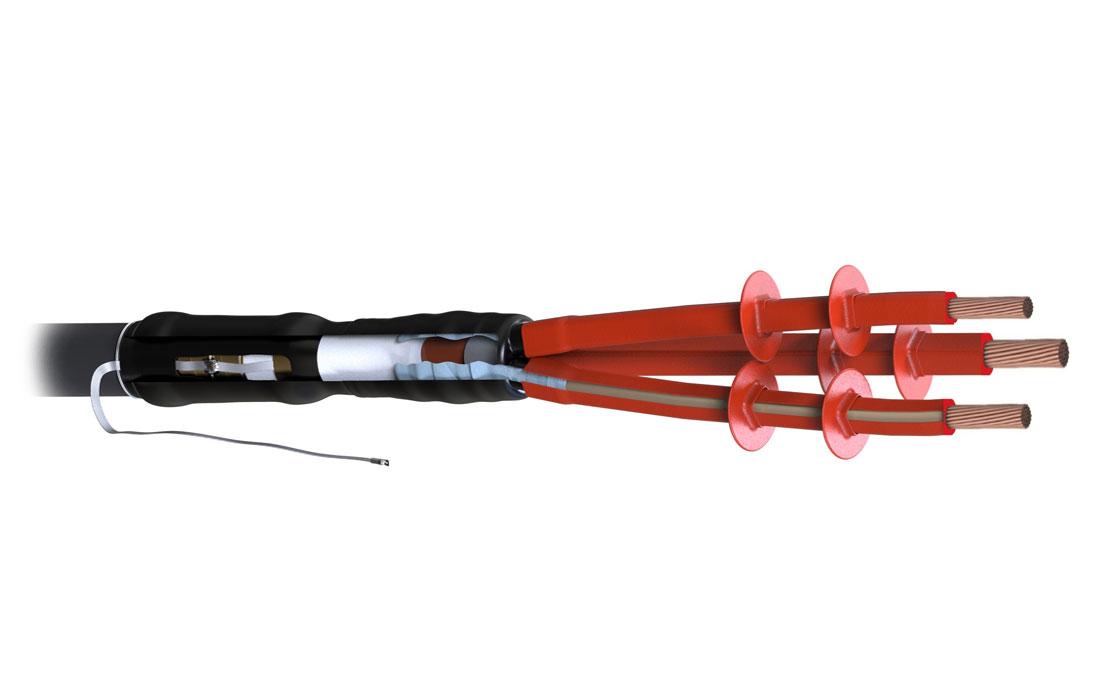

Муфта концевая 3 КНТп-10 (70-120) ССД без наконечников
Муфта предназначена для оконцевания трехжильного кабеля с бумажной маслопропитанной изоляцией (с броней/без брони) с общей алюминиевой или свинцовой оболочкой на напряжение до 10кВ для наружной установки.
В состав муфты входят термоусаживаемые маслоотделительные трубки, антитрекинговые трубки восстановления изоляции жилы, манжеты на наконечники и поясные манжеты. Использование изолирующей антитрекинговой трубки и изолятора снижает риск пробоя по поверхности изоляции.
Термоплавкий клей, нанесенный на внутреннюю поверхность термоусаживаемых трубок, обеспечивает полную герметичность муфты после монтажа.
Провод заземления формируется из проволочного экрана кабеля и оконцовывается наконечником под опрессовку.
Устаревший номенклатурный №: 120401-00125
Объем, м3: | 0,025800 |
Вес, кг.: | 1,9 |
Трубка восстановления изоляции жил | 3 шт. |
Манжета на наконечник | 3 шт. |
Манжета поясная | 1 шт. |
Перчатка | 1 шт. |
Маслоотделительная трубка | 3 шт. |
Провод заземления | 1 шт. |
Герметик | 8 шт. |
Проволока бандажная | 1 шт. |
Комплект для пайки | 1 шт. |
Изолятор | 6 шт. |
Инструкция | 1 шт. |
Основные атрибуты | |
---|---|
Производитель | ССД |
Пользовательские характеристики | |
Климатическое исполнение | УХЛ 1,5 ГОСТ 15150 |
Масса, кг | 1.8 |
Наличие защитного слоя в кабеле | С броней, без брони |
Напряжение, кВ | до 10 |
Размер упаковки, мм | 150x200x860 |
Сечение жил кабеля, мм² | от 70 до 120 |
Температура эксплуатации, °С | -50,,,+50 |
Тип изоляции | Бумага |
Тип муфты | Концевая |
Установка | Наружняя |
Число жил | 3 |
- Цена: Цену уточняйте
