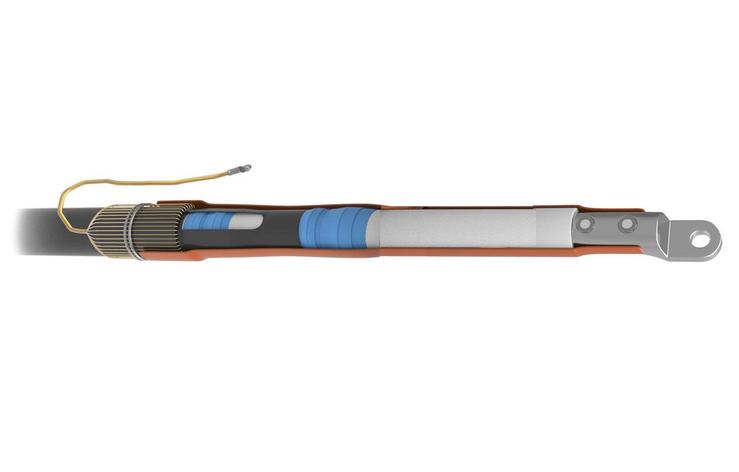

Муфта концевая 1 ПКВТб-10 (150-240) ССД с наконечниками
Муфта предназначена для оконцевания одножильного кабеля с броней и изоляцией из сшитого полиэтилена и экраном из медных проволок на напряжение до 10кВ для внутренней установки.
В составе муфты применяются трубки стресс-контроля снижающие риск пробоя изоляции на срезе полупроводящего слоя и специальный герметик со свойствами выравнивания напряженности электрического поля. Использование изолирующей антитрекинговой трубки снижает риск пробоя по поверхности изоляции.
Термоплавкий клей, нанесенный на внутреннюю поверхность термоусаживаемых трубок, обеспечивает полную герметичность муфты после монтажа.
В комплект муфты входит алюминиевый наконечник с контактными винтами со срывающимися головками. Для улучшения электропроводящих свойств на контактные поверхности болтов нанесена специальная смазка. Болтовые наконечники предусмотрены для монтажа как на алюминиевую, так и на медную жилы.
Провод заземления формируется из проволочного экрана кабеля, пружины постоянного давления и оконцовывается наконечником под опрессовку.
Объем, м3: | 0,012000 |
Вес, кг.: | 1,6 |
Трубка стресс-контроля | 1 шт. |
Трубка восстановления изоляции жил | 1 шт. |
Наконечник болтовой | 1 шт. |
Наконечник Т-50-10 | 1 шт. |
Герметик | 3 шт. |
Проволока бандажная | 1 шт. |
Пружина | 2 шт. |
Инструкция | 1 шт. |
Основные | |
---|---|
Производитель | ССД |
Пользовательские характеристики | |
Климатическое исполнение | УХЛ 1,5 ГОСТ 15150 |
Масса, кг | 1.6 |
Наличие защитного слоя в кабеле | Нет |
Напряжение, кВ | до 10 |
Размер упаковки, мм | 150x200x350 |
Сечение жил кабеля, мм² | от 150 до 240 |
Температура эксплуатации, °С | -50,,,+50 |
Тип изоляции | Пластмасса |
Тип кабеля | ПвКап, АПвКаП, ПвБП, АПвБПг, ПвБВ, АПвБПгж |
Тип муфты | Концевая |
Установка | Внутренняя |
Число жил | 1 |
- Цена: Цену уточняйте
