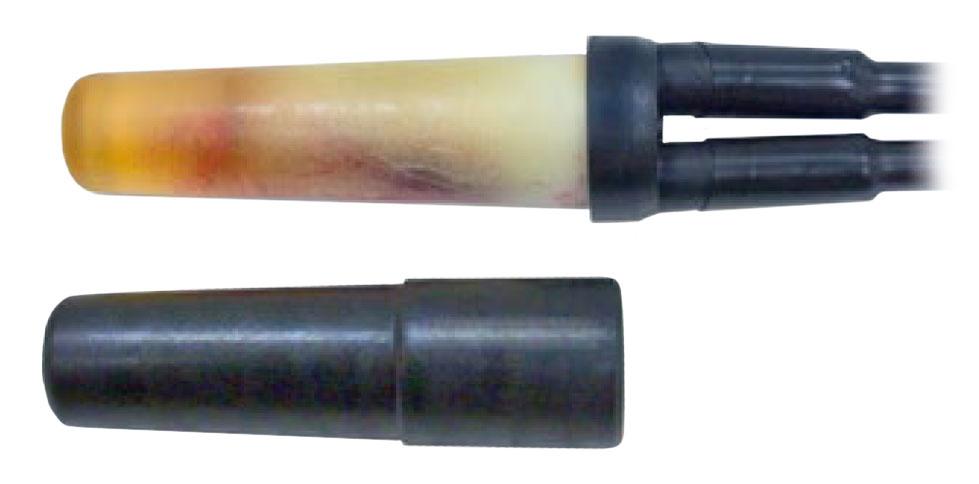

Муфта 3МТГ 80 ~Пуласт~ ССД
Тупиковая муфта, укомплектованная монтажными материалами и герметиком «Пуласт» для заливки сростка.
Используется в кабельной канализации, в котлованах и на открытом воздухе.
При монтаже заполняется саморасширяющимся двухкомпонентным герметиком «Пуласт», который в процессе эксплуатации кабеля при необходимости проведения аварийно-восстановительных работ может быть удалён со смонтированного сердечника.
По способу монтажа является разветвительной муфтой с вводом трёх бронированных кабелей. Например, основного, 20 пар, и двух ответвляющихся, по 10 пар. Или основного, 50 пар, и двух ответвляющихся, 30 пар и 20 пар.
Предназначена для монтажа бронированных кабелей типа ТП, как с гидрофоб-ным заполнением (ТППэпЗБбШп), так и без заполнения (ТППэпБбШп, ТППэпБ).
При монтаже бронированных кабелей муфта укладывается в котлован. Для защиты от механических воздействий в котловане муфту защищают путём обмотки её влагоотверж-даемым бинтом «Армопласт». В комплект муфты «Армопласт» не входит и закупается дополнительно, не менее пяти комплектов на муфту.
Комплект муфты может использоваться и на кабелях ТППэпЗ и ТПппЗП в колодцах, где нет возможности разместить разветвительную проходную муфту с заливкой сростка (МВССК или МГРг).
Комплект муфты обеспечивает сращивание 50-ти пар жил и соединение экранов трёх кабелей.
После сращивания жил муфта заливается герметиком «Пуласт». Корпус муфты и вводы кабелей герметизируются отрезками трубок ТУТ с подклеивающим слоем.
При монтаже муфты в котловане или в колодце около муфты оставляется запас кабелей, позволяющий извлекать муфту из котлована или колодца и монтировать её на поверхнос-ти земли, используя палатки и монтажные приспособления, как при первоначальном монтаже, так и при выполнении аварийно-восстановительных работ в процессе эксплуатации кабелей.
Объем, м3: | 0,022320 |
Вес, кг.: | 2,42 |
Корпус | 1 шт. |
Оголовник с тремя патрубками | 1 шт. |
Лента-плетёнка заземления | 1 шт. |
Шкурка шлифовальная | 1 шт. |
Трубка ТУТ 55/16 (для ввода кабелей) | 3 шт. |
Трубка ТУТ 115/35 (для корпуса) | 1 шт. |
Соединитель одножильный (0,4-0,9) | 204 шт. |
Соединитель экрана 4460-D | 3 шт. |
Сетка безузловая | 1 шт. |
Герметик «Пуласт», упак. 400 г | 2 шт. |
Герметик «Пуласт», упак. 700 г | 1 шт. |
Перчатки резиновые | 1 пара |
Основные | |
---|---|
Производитель | ССД |
Пользовательские характеристики | |
Диаметр, мм | 115 |
Длина, мм | 416 |
Масса, кг | 3.7 |
- Цена: Цену уточняйте
